5.1 Валидность данных

Данные на линии SDA должны быть стабильными в течение ВЫСОКОГО периода синхроимпульса. ВЫСОКОЕ или НИЗКОЕ состояние линии данных должно меняться, только если линия синхронизации в состоянии НИЗКОЕ (см. Рис 5).

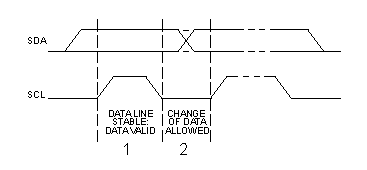

Рисунок 5. Пересылка бита в шине I²C

1. Линия данных находится в стабильном состоянии, данные определены
2. Допускается изменение данных

---
