5.2 Сигналы START и STOP

Специальные ситуации на шине отмечают сигналы START и STOP (см. Рис 6).

Переход линии SDA из ВЫСОКОГО состояния в НИЗКОЕ, в то время как SCL находится в ВЫСОКОМ состоянии означает START.

Переход линии SDA из НИЗКОГО состояния в ВЫСОКОЕ при SCL в ВЫСОКОМ состоянии означает STOP.

Сигналы СТАРТ и СТОП всегда вырабатываются ведущим. Считается, что шина занята после сигнала СТАРТ. Шина считается освободившейся через определенное время после сигнала СТОП.

Определение сигналов СТАРТ и СТОП устройствами, подключенными к шине достаточно легко, если в них встроены необходимые цепи. Однако микроконтроллеры без таковых цепей должны осуществлять считывание значения линии SDA как минимум дважды за период синхронизации для того, чтобы определить переход состояния.

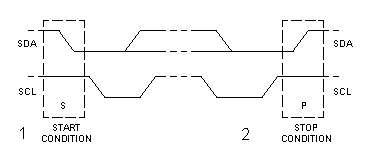

Рисунок 6. Сигналы СТАРТ и СТОП

1. Сигнал СТАРТ
2. Сигнал СТОП

---
