4.0 Общие параметры

Как SDA, так и SCL являются двунаправленными линиями, подсоединенными к положительному источнику питания через подтягивающий резистор (см. Рис 4). Когда шина свободна, обе линии находятся в ВЫСОКОМ положении. Выходные каскады устройств, подключенных к шине, должны иметь открытый сток или открытый коллектор для обеспечения функции монтажного И. Данные по шине I²C могут передаваться со скоростю до 100 кбит/с в стандартном режиме, и до 400 кбит/с в “быстром” режиме. Количество устройств, подключенных к шине, определяется единственным параметром - емкостью линии (до 400 пф).

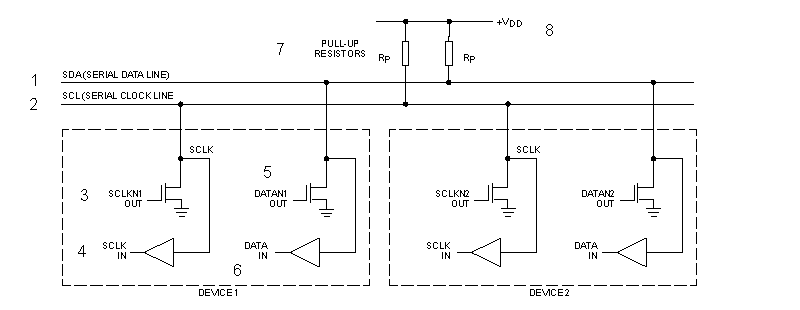

Рисунок 4. Подключение I²C-устройств к шине

1. SDA (линия данных)
2. SCL (линия синхронизации)
3. Выход синхронизации
4. Вход синхронизации
5. Выход данных
6. Вход данных
7. Подтягивающие резисторы
8. Напряжение питания

---
