13.6. Настройка параметров контроля входа

Функция контроля входа необходима для обнаружения заданных фронтов или уровней на входных линиях в/в. На каждой линии в/в можно раздельно задать следующие параметры функции контроля входа: обнаружение нарастающего фронта, падающего фронта, обоих фронтов или низкого логического уровня. При условии активизации функции инвертирования входа, возможно и обнаружение высокого уровня. Функция контроля входа может использоваться для генерации запросов на перывание (IREQ). Запросы на прерывание могут также генерироваться при изменении состояния на линии в/в.

Контроль входа линии в/в может быть синхронным или асинхронным. Синхронный контроль требует участия синхронизации УВВ, а для асинхронного контроля какие-либо сигналы синхронизации не нужны.

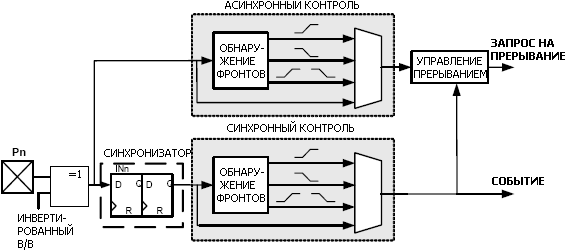

Рисунок 13.9. Контроль входа

---
