13.5. Опрос состояния линии в/в

Опрос состояния линии в/в можно выполнить через регистр IN, независимо от того, в каком направлении работает линия (см. рисунок 13.1). Если входной цифровой каскад отключен, то выполнить опрос состояния линии нельзя. Бит регистра IN и предшествующий ему триггер образуют синхронизатор. Он необходим для избавления от метастабильности, когда изменение уровня на физической линии в/в происходит практически одновременно с фронтом внутренней синхронизации. Синхронизатор привносит задержку на внутреннюю сигнальную линию. На рисунке 13.8 показана временная диаграмма синхронизации во время опроса внешнего уровня на линии в/в. Максимальное и минимальное значения задержки распространения обозначены tPD.MAX и tPD,MIN, соответственно.

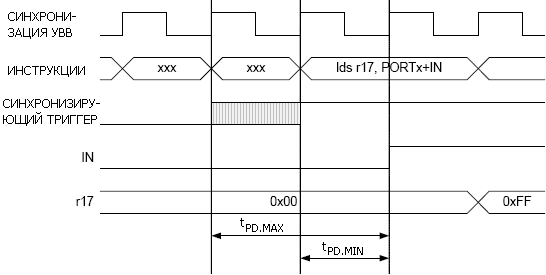

Рисунок 13.8. Синхронизация во время опроса внешнего уровня на линии в/в

---
