Формат 2: Сложение и вычитание

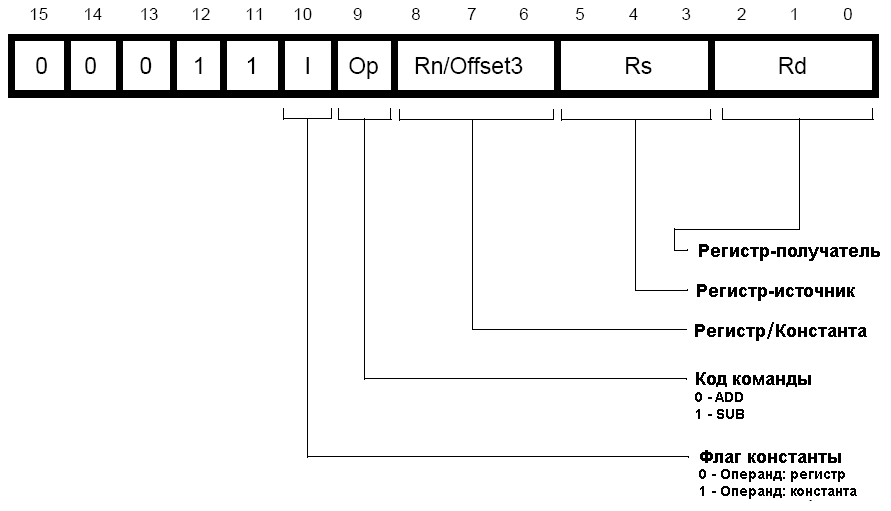

Рис. 40. Формат 2

Действия

Эти команды позволяют содержимое регистра Lo или 3-битной константы сложить или вычесть из регистра Lo. Синтаксис команд в ассемблере в THUMB режиме приведен в таблице 13. Примечание: все команды этой группы влияют на флаги регистра CPSR.

Табл. 13. Команды формата 2

OP	I	THUMB ассемблер	ARM эквивалент	Действия
0	0	ADD Rd, Rs, Rn	ADDS Rd, Rs, Rn	Сложить содержимое Rn и Rs. Результат поместить в Rd.
0	1	ADD Rd, Rs, #Offset3	ADDS Rd, Rs, #Offset3	Сложить 3-битную константу и Rs. Результат поместить в Rd.
1	0	SUB Rd, Rs, Rn	SUBS Rd, Rs, Rn	Вычесть содержимое Rn из Rs. Результат поместить в Rd.
1	1	SUB Rd, Rs, #Offset3	SUBS Rd, Rs, #Offset3	Вычесть 3-битную константу из Rs. Результат поместить в Rd.

Число машинных тактов при выполнения команд

Все команды этого формата эквивалентны командам в режиме ARM согласно таблице 13. Число машинных тактов выполнения этих команд в режиме THUMB идентично с числом тактов выполнения ее в режиме ARM. Примечание: для более подробной информации см. соответствующую главу.

Примеры

ADD R0, R3, R4   ; R0 := R3 + R4 и установить флаги условий
                 ; в зависимости от результата.
SUB R6, R2, #6   ; R6 := R2 - 6 и установить флаги условий.
