Формат 1: Пересылка регистра со сдвигом

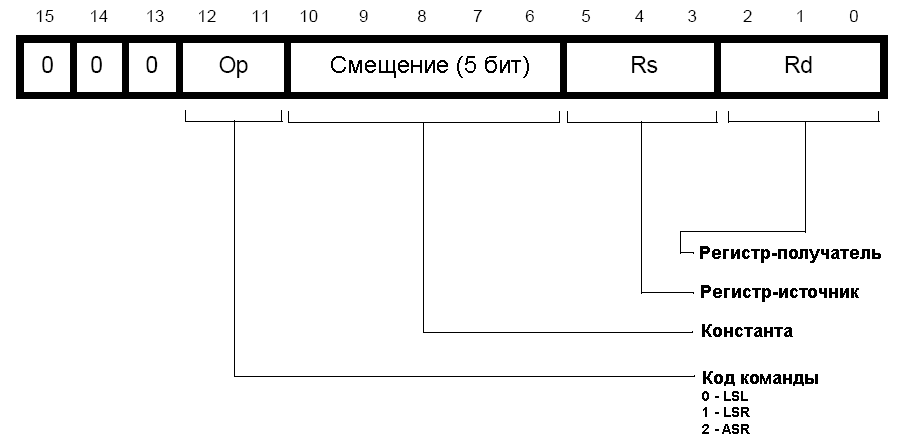

Рис. 39. Формат 1

Действия

Эти команды выполняют пересылку данных, подвергнутых сдвигу, между Lo регистрами. Синтаксис команд в ассемблере в THUMB режиме приведен в таблице 12. Примечание: все команды этой группы влияют на флаги регистра CPSR.

Табл. 12. Команды формата 1

Число машинных тактов при выполнения команд

Все команды этого формата эквивалентны командам в режиме ARM согласно таблице 12. Число машинных тактов выполнения этих команд в режиме THUMB идентично с числом тактов выполнения ее в режиме ARM. Примечание: для более подробной информации см. соответствующую главу.

Примеры

LSR R2, R5, #27     ; Логический сдвиг вправо на 27 бит содержимого R5
                    ; и запись результата в регистр R2.
                    ; Установить коды условия в зависимости от результата.

---
