Цифровые сенсорные экраны

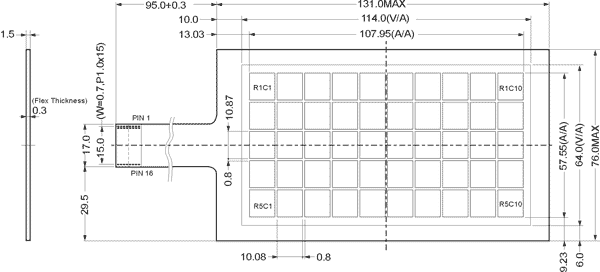

    Для моделей PG240128-A/B

PIN №	Сигнал	PIN №	Сигнал
1	COL5	9	ROW4
2	COL4	10	ROW5
3	COL3	11	COL6
4	COL2	12	COL7
5	COL1	13	COL8
6	ROW1	14	COL9
7	ROW2	15	COL10
8	ROW3	16	DUMMY

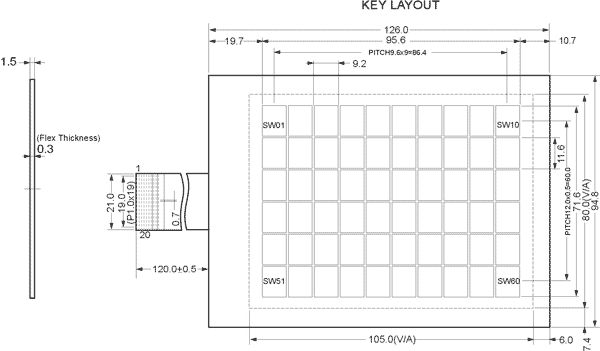

    Для моделей PG320240-C/E

PIN №	Сигнал	PIN №	Сигнал
1	DUMMY	11	ROW4
2	DUMMY	12	ROW5
3	COL10	13	ROW6
4	COL9	14	COL1
5	COL8	15	COL2
6	COL7	16	COL3
7	COL6	17	COL4
8	ROW1	18	COL5
9	ROW2	19	DUMMY
10	ROW3	20	DUMMY
