Графический ЖК-модуль PG-9832-A фирмы Powertip

LCD-дисплей PG9832-A

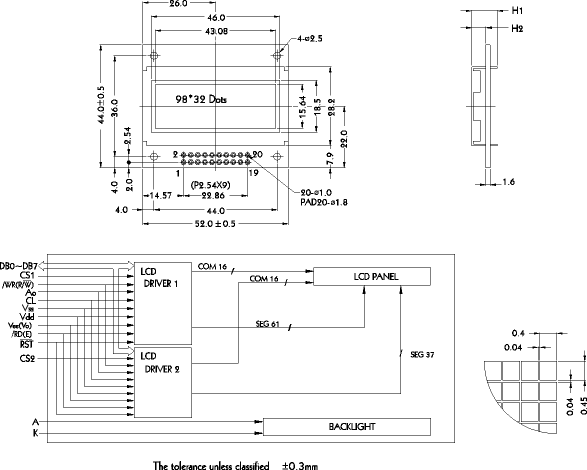

Механические характеристики
Размер модуля 52.0 * 44.0 Модуль подсветки H2 / H1
Размер экрана 46.0 * 15.8 Без подсветки - / -
Размер точки 0.4 * 0.45 Электролюминисцентная подсветка - / -
Шаг точек 0.44 * 0.49 Светодиодная подсветка 8.9 / 13.0


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания (+ 5V)
3 Vee Контрастность
4 A0 Команды/Данные
5 CS1 Выбор кристалла
6 CS2 Выбор кристалла
7 CL Вход внешней синхронизации
8 E Выбор модуля
9 R/W Чтение/запись
10~17 DB0~DB7 Шина данных
18 RES Сброс
19 А Напряжение подсветки
20 К Напряжение подсветки


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss 0 8 V
Напряжение смещения драйверов Vdd-Vee 0 13 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - 4.5 5 5.5 V
Входное напряжение низкого уровня VIH - 2.2 - - V
Входное напряжение высокого уровня VIL - - - 0.8 V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Ток потребления Idd - - 1,6 - mA
Напряжение смещения стекла VLCD Vdd-Vo - - 7,8 V

Документация:

  169 Kb Engl Описание модуля
  RUS Описание контроллера SED1520
