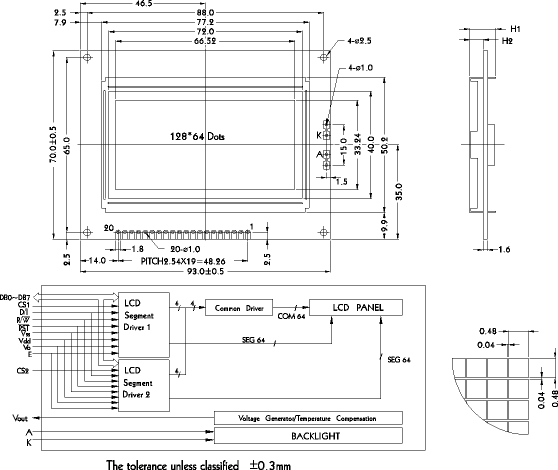

| Механические характеристики | |||
| Размер модуля | 93.0 * 70.0 | Модуль подсветки | H2 / H1 |
| Размер экрана | 72.0 * 40.0 | Без подсветки | 5.1 / 9.7+-0.5 |
| Размер точки | 0.48 * 0.48 | Электролюминисцентная подсветка | 5.1 / 9.7+-0.5 |
| Шаг точек | 0.52 * 0.52 | Светодиодная подсветка | 8.9 / 13.5+-0.5 |
Назначение выводов | ||
| № вывода | Название | Функция |
| 1 | Vss | Общий (GND) |
| 2 | Vdd | Напряжение питания (+ 5V) |
| 3 | Vo | Контрастность |
| 4 | D/I | Данные/Инструкция |
| 5 | R/W | Чтение/Запись |
| 6 | E | Выбор сигнала |
| 7~14 | DB0~DB7 | Шина данных |
| 15 | CS1 | Выбор кристалла |
| 16 | CS1 | Выбор кристалла |
| 17 | RST | Вывод для внешней RC-цепочки |
| 18 | Vout | Напряжение смещения |
| 19 | А | Напряжение подсветки |
| 20 | К | Напряжение подсветки |
| Максимальные значения параметров | |||||
| Параметр | Обозначения | Min. | Max. | Единицы измерения | |
| Напряжение питания | Vdd-Vss | 0 | 8 | V | |
| Напряжение смещения драйверов | Vdd-Vee | 0 | 13 | V | |
| Входные напряжения | Vin | -0.3 | Vdd+0.3 | V | |
| Рабочая температура | Top | N | 0 | 50 | C |
| W | -20 | 70 | |||
| Температура сохраняемости | Tstg | N | -20 | 60 | C |
| W | -30 | 80 | |||
| Электрические параметры (Vdd=+5V, Ta=25oC) | ||||||
| Параметр | Обозначения | Conditions | Min. | Typ. | Max. | Единицы измерения |
| Напряжение питания | Vdd | - | 4.5 | 5 | 5.5 | V |
| Входное напряжение низкого уровня | VIH | - | 2.2 | - | - | V |
| Входное напряжение высокого уровня | VIL | - | - | - | 0.8 | V |
| Выходное напряжение высокого уровня | VOH | - | 2.4 | - | - | V |
| Выходное напряжение низкого уровня | VOL | - | - | - | 0.4 | V |
| Ток потребления | Idd | - | - | 6.0 | - | mA |
| Напряжение смещения стекла | VLCD | Vdd-Vo | - | - | 15.5 | V |
|
