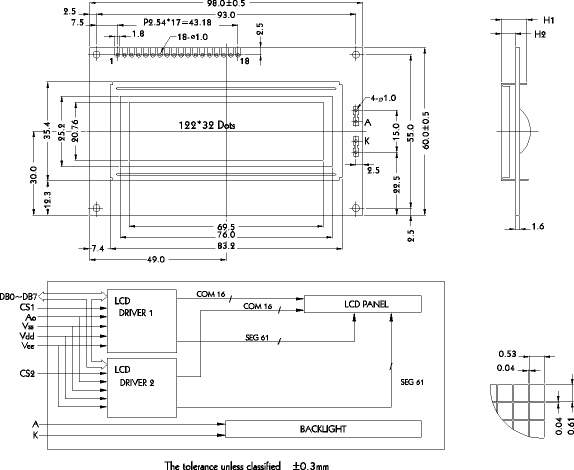

| Механические характеристики | |||
| Размер модуля | 98.0 * 60.0 | Модуль подсветки | H2 / H1 |
| Размер экрана | 76.0 * 25.2 | Без подсветки | 5.0 / 9.1 |
| Размер точки | 0.53 * 0.61 | Электролюминисцентная подсветка | - / - |
| Шаг точек | 0.57 * 0.65 | Светодиодная подсветка | 9.4 / 13.5 |
Назначение выводов | ||
| № вывода | Название | Функция |
| 1 | Vss | Общий (GND) |
| 2 | Vdd | Напряжение питания (+ 5V) |
| 3 | Vee | Контрастность |
| 4 | A0 | Команды/Данные |
| 5 | CS1 | Выбор кристалла 1 |
| 6 | CS2 | Выбор кристалла 2 |
| 7~14 | DB0~DB7 | Шина данных |
| 15 | А | Напряжение подсветки (+) |
| 16 | К | Напряжение подсветки (-) |
| 17 | RD | Чтение данных |
| 9 | WR | Запись данных |
| Максимальные значения параметров | |||||
| Параметр | Обозначения | Min. | Max. | Единицы измерения | |
| Напряжение питания | Vdd-Vss | 0 | 8 | V | |
| Напряжение смещения драйверов | Vdd-Vee | 0 | 13 | V | |
| Входные напряжения | Vin | -0.3 | Vdd+0.3 | V | |
| Рабочая температура | Top | N | 0 | 50 | C |
| W | -20 | 70 | |||
| Температура сохраняемости | Tstg | N | -20 | 60 | C |
| W | -30 | 80 | |||
| Электрические параметры (Vdd=+5V, Ta=25oC) | ||||||
| Параметр | Обозначения | Conditions | Min. | Typ. | Max. | Единицы измерения |
| Напряжение питания | Vdd | - | 4.5 | 5 | 5.5 | V |
| Входное напряжение низкого уровня | VIH | - | 2.2 | - | - | V |
| Входное напряжение высокого уровня | VIL | - | - | - | 0.8 | V |
| Выходное напряжение высокого уровня | VOH | - | 2.4 | - | - | V |
| Выходное напряжение низкого уровня | VOL | - | - | - | 0.4 | V |
| Ток потребления | Idd | - | - | 1,6 | - | mA |
| Напряжение смещения стекла | VLCD | Vdd-Vo | - | - | 9.3 | V |
|
