Алфавитно-цифровой ЖК-модуль PC-4002-C фирмы Powertip

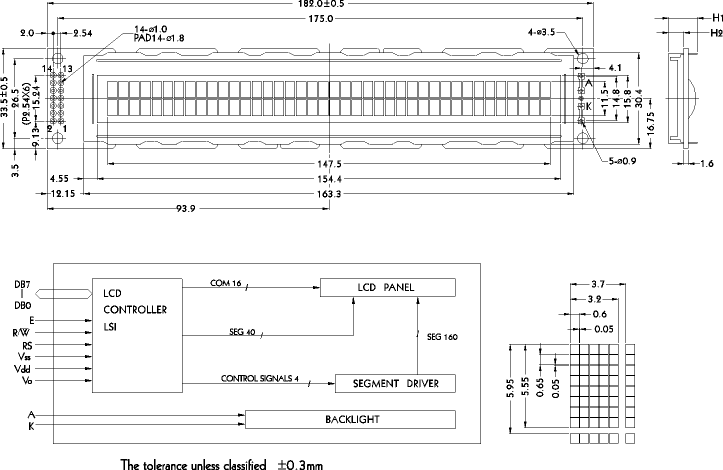

LCD-дисплей PC4002C

Механические характеристики
Размер модуля 182.0 * 33.5 Модуль подсветки H2 / H1
Размер экрана 154.0 * 15.3 Без подсветки 5.1 / 9.6
Размер точки 0.60 * 0.65 Электролюминисцентная подсветка - / -
Шаг точек 0.65 * 0.70 Светодиодная подсветка 10.5 / 15.1


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss 0 7 V
Напряжение смещения драйверов Vdd-Vee 0 13 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 °C
W -20 +70
Температура сохраняемости Tstg N -20 +60 °C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd - 4.5 5 5.5 V
Входное напряжение низкого уровня VIH - 2.2 - - V
Входное напряжение высокого уровня VIL - - - 0.6 V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Ток потребления Idd - 2 - - mA
Напряжение смещения стекла VLCD Vdd-Vo - - - V

Описания:

  71Kb Engl Описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
