Алфавитно-цифровой ЖК-модуль MTC16400X фирмы Microtips

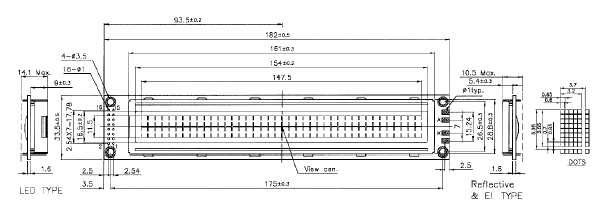

Механические характеристики
Размер модуля 182.0 x 33.5 мм
Размер экрана 154 x 15.5 мм
Размер символа 3.7 x 5.95 мм
Размер точки 0.60 x 0.65 мм
Шаг точек 0.65 x 0.70 мм


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vee 0 13 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd=5V - 2.7 4.5 5.5 V
Ток потребления Idd Vdd=5V - 1.5 2.5 mA
Входное напряжение низкого уровня VIH - 2.2 - - V
Входное напряжение высокого уровня VIL - - - 0.8 V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo - - 6,6 V

Описания:

  75Kb Engl Общее описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780

Описания ЖК-модулей:

  742Kb Engl Описание ЖК-модуля MTC-S40200XFGHNAY
  766 Kb Engl Описание ЖК-модуля MTC-S40200XFYHSAY
  728 Kb Engl Описание ЖК-модуля MTC-S40200XMYHSAY
  756 Kb Engl Описание ЖК-модуля MTC-S40200XRGHS
