Алфавитно-цифровой ЖК-модуль MTC20400B фирмы Microtips

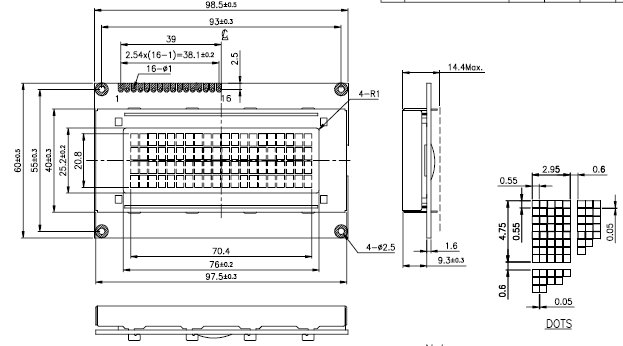

Механические характеристики
Размер модуля	98.5 x 60.0	мм
Размер экрана	76.0 x 25.2	мм
Размер символа	2.95 x 4.75	мм
Размер точки	0.55 x 0.55	мм
Шаг точек	0.6 x 0.6	мм

Назначение выводов
№ вывода	Название	Функция
1	Vss	Общий (GND)
2	Vdd	Напряжение питания
3	Vo	Контрастность
4	RS	Команды/Данные
5	R/W	Чтение/запись
6	E	Выбор модуля
7	DB0	Линия данных 0
8	DB1	Линия данных 1
9	DB2	Линия данных 2
10	DB3	Линия данных 3
11	DB4	Линия данных 4
12	DB5	Линия данных 5
13	DB6	Линия данных 6
14	DB7	Линия данных 7

Максимальные значения параметров
Параметр	Обозначения		Min.	Max.	Единицы измерения
Напряжение питания	Vdd-Vss		-0.3	7	V
Напряжение смещения драйверов	Vdd-Vo		0	13	V
Входные напряжения	Vin		-0.3	Vdd+0.3	V
Рабочая температура	Top	N	0	50	C
Рабочая температура	Top	W	-20	70	C
Температура сохраняемости	Tstg	N	-20	60	C
Температура сохраняемости	Tstg	W	-30	80	C

Электрические параметры (Vdd=+5V, Ta=25^oC)
Параметр	Обозначения	Conditions	Min.	Typ.	Max.	Единицы измерения
Напряжение питания	Vdd=5V	-	4.5	-	5.5	V
Ток потребления	Idd	Vdd-Vss=5.0V	-	1.5	5.0	mA
Входное напряжение низкого уровня	VIH	Vdd=5.0±10%	2.2	-	Vdd	V
Входное напряжение высокого уровня	VIL	Vdd=5.0±10%	0	-	0.6	V
Выходное напряжение высокого уровня	VOH	I_OH=-0.205mA	2.4	-	Vdd	V
Выходное напряжение низкого уровня	VOL	I_OL=1,2mA	0	-	0.4	V
Напряжение смещения стекла	VLCD	Vdd-Vo Ta=25°C	4.88	4.49	4.09	V

Описания:

		367 Kb Engl Описание ЖК-модуля MTG-S20400BFGHSGW
		839 Kb Engl Описание ЖК-модуля MTC-20400BMNHSGW-A
		385Kb Engl Описание контроллера HD44780
		Rus Описание контроллера HD44780
