Алфавитно-цифровой ЖК-модуль MTC16201X фирмы Microtips

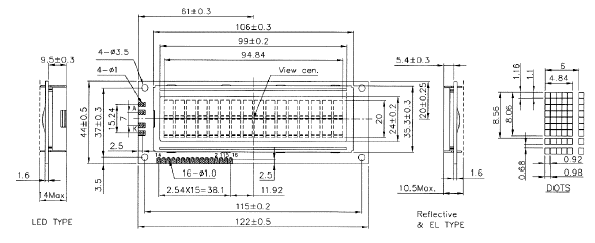

Механические характеристики
Размер модуля 122.0 x 44.0 мм
Размер экрана 99.0 x 24.0 мм
Размер символа 4.84 x 8.06 мм
Размер точки 0.92 x 1.1 мм
Шаг точек 0.98 x 1.16 мм


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss -0.3 7 V
Напряжение смещения драйверов Vdd-Vee 0 13 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd=5V - 2.7 4.5 5.5 V
Ток потребления Idd Vdd=5V - 1.5 2 mA
Входное напряжение низкого уровня VIH - 2.2 - - V
Входное напряжение высокого уровня VIL - - - 0.8 V
Выходное напряжение высокого уровня VOH - 2.4 - - V
Выходное напряжение низкого уровня VOL - - - 0.4 V
Напряжение смещения стекла VLCD Vdd-Vo - - 6,6 V

Описания:

  89Kb Engl Общее описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780

Описания ЖК-модулей:

  742Kb Engl Описание ЖК-модуля MTC-S16201XFGHNAY
  767Kb Engl Описание ЖК-модуля MTC-S16201XFGHNAY-01
  742Kb Engl Описание ЖК-модуля MTC-S16201XFGHSAY
  743Kb Engl Описание ЖК-модуля MTC-S16201XFYHNAY
  742Kb Engl Описание ЖК-модуля MTC-S16201XFYHSAY
  744Kb Engl Описание ЖК-модуля MTC-S16201XFYHSAY-02
  739Kb Engl Описание ЖК-модуля MTC-S16201XFYHSAY-05
  742Kb Engl Описание ЖК-модуля MTC-S16201XMGHNAY
  742Kb Engl Описание ЖК-модуля MTC-S16201XMNHNAY
  741Kb Engl Описание ЖК-модуля MTC-S16201XMNHSAA-01
  727Kb Engl Описание ЖК-модуля MTC-S16201XMNHSAB
  741Kb Engl Описание ЖК-модуля MTC-S16201XMNHSAB-01
  741Kb Engl Описание ЖК-модуля MTC-S16201XMNHSAR-01
  742Kb Engl Описание ЖК-модуля MTC-S16201XMNHSAY
  741Kb Engl Описание ЖК-модуля MTC-S16201XMNHSAY-01
  742Kb Engl Описание ЖК-модуля MTC-S16201XMYHSAY
  741Kb Engl Описание ЖК-модуля MTC-S16201XRGHS
  744Kb Engl Описание ЖК-модуля MTC-S16201XRGHS-02
