Алфавитно-цифровой ЖК-модуль MTC16100A фирмы Microtips

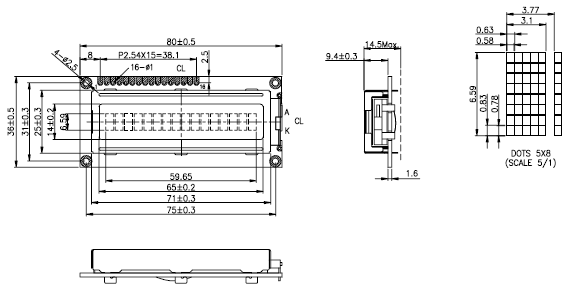

Механические характеристики
Размер модуля 80 x 36 мм
Размер экрана 65.0 x 14.0 мм
Размер символа 3.1 x 6.59 мм
Размер точки 0.58 x 0.78 мм
Шаг точек 0.63 x 0.83 мм


Назначение выводов
№ вывода Название Функция
1 Vss Общий (GND)
2 Vdd Напряжение питания
3 Vo Контрастность
4 RS Команды/Данные
5 R/W Чтение/запись
6 E Выбор модуля
7 DB0 Линия данных 0
8 DB1 Линия данных 1
9 DB2 Линия данных 2
10 DB3 Линия данных 3
11 DB4 Линия данных 4
12 DB5 Линия данных 5
13 DB6 Линия данных 6
14 DB7 Линия данных 7


Максимальные значения параметров
Параметр Обозначения Min. Max. Единицы
измерения
Напряжение питания Vdd-Vss 2.7 5.5 V
Напряжение смещения драйверов Vdd-Vee 4.2 4.6 V
Входные напряжения Vin -0.3 Vdd+0.3 V
Рабочая температура Top N 0 50 C
W -20 70
Температура сохраняемости Tstg N -20 60 C
W -30 80


Электрические параметры (Vdd=+5V, Ta=25oC)
Параметр Обозначения Conditions Min. Typ. Max. Единицы
измерения
Напряжение питания Vdd=5V - 2.7 4.5 5.5 V
Ток потребления Idd Vdd=5V - 1.5 5.0 mA
Входное напряжение низкого уровня VIH Vdd=5.0B±10% 2.2 - Vcc V
Входное напряжение высокого уровня VIL Vdd=5.0B±10% 0 - 0.6 V
Выходное напряжение высокого уровня VOH IOH=-0.205mA 2.4 - Vcc V
Выходное напряжение низкого уровня VOL IOL=1.2mA 0 - 0.4 V
Напряжение смещения стекла Vdd-Vee Ta=25°C - 4.5 - V

Описания:

  277Kb Engl Общее описание ЖК-модуля
  385Kb Engl Описание контроллера HD44780
  Rus Описание контроллера HD44780
