Электрические характеристики
7.2. Характеристики по переменному току

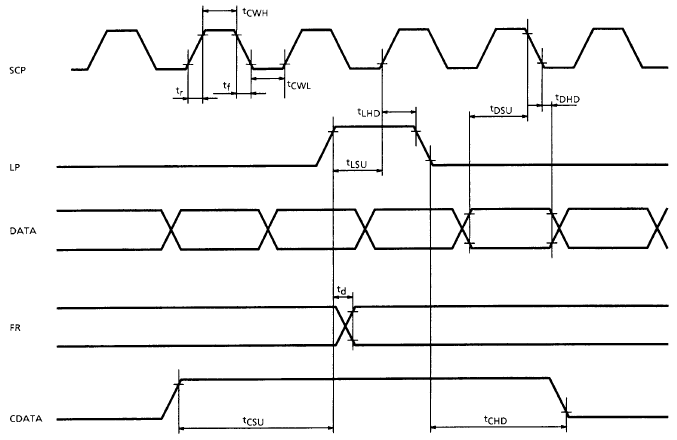

Переключательные характеристики (1)
Условия измерения (Если иное не указано, VSS = 0В, VDD = 5.0В ± 10%, Ta = от -20 до 70°C)
| ПАРАМЕТР |
СИМВОЛ |
УСЛОВИЯ ИЗМЕРЕНИЯ |
МИН. |
МАКС. |
ЕД. ИЗМ. |
| Рабочая частота |
fSCP |
Ta = -10 ~ 70°C |
— |
2.75 |
МГц |
| Ширина тактовых импульсов (SCP) |
tCWH, tCWL |
— |
150 |
— |
нс |
| Длительность фронта/спада тактовых импульсов (SCP) |
tr, tf |
— |
— |
30 |
нс |
| Время установления защёлкивающего импульса (LP) |
tLSU |
— |
150 |
290 |
нс |
| Время удержания защёлкивающего импульса (LP) |
tLHD |
— |
5 |
40 |
нс |
| Время установления данных |
tDSU |
— |
170 |
— |
нс |
| Время удержания данных |
tDHD |
— |
80 |
— |
нс |
| Время задержки кадрового сигнала (FR) |
td |
— |
0 |
90 |
нс |
| Время установления сигнала синхронизации (CDATA) |
tCSU |
— |
450 |
850 |
нс |
| Время удержания сигнала синхронизации (CDATA) |
tCHD |
— |
450 |
850 |
нс |
Переключательные характеристики (2)

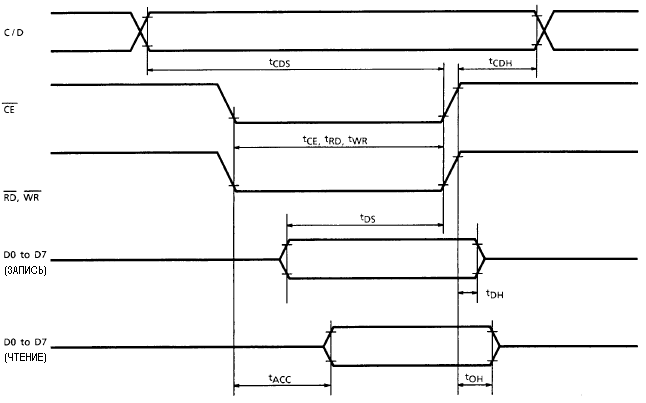

Синхронизация шины
Условия измерения (Если иное не указано, VSS = 0В, VDD = 5.0В ± 10%, Ta = от -20 до 75°C)
| ПАРАМЕТР |
СИМВОЛ |
УСЛОВИЯ ИЗМЕРЕНИЯ |
МИН. |
МАКС. |
ЕД. ИЗМ. |
| Время установления сигнала C/D |
tCDS |
— |
100 |
— |
нс |
| Время удержания сигнала C/D |
tCDH |
— |
10 |
— |
нс |
| Ширина импульсов CE, RD, WR |
tCE, tRD, tWR |
— |
80 |
— |
нс |
| Время установления данных |
tDS |
— |
80 |
— |
нс |
| Время удержания данных |
tDH |
— |
40 |
— |
нс |
| Время доступа |
tACC |
— |
— |
150 |
нс |
| Время удержания выхода |
tOH |
— |
10 |
50 |
нс |
Переключательные характеристики (3)

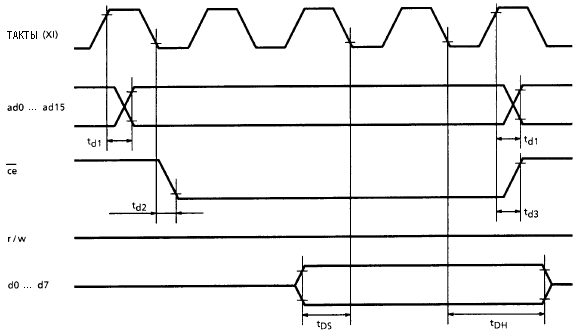

(1) Режим чтения из внешнего ОЗУ

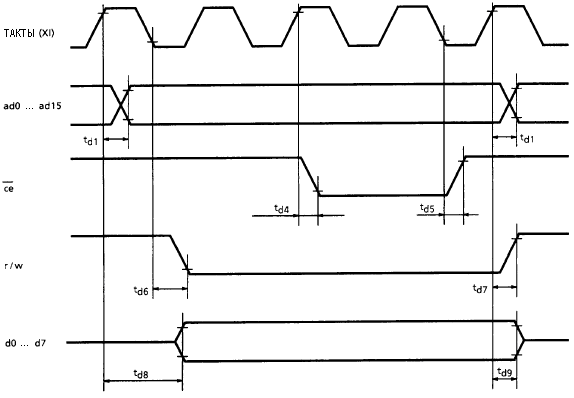

(2) Режим записи во внешнее ОЗУ
Условия измерения (Если иное не указано, VSS = 0В, VDD = 5.0В ± 10%, Ta = от -20 до 70°C)
| ПАРАМЕТР |
СИМВОЛ |
УСЛОВИЯ ИЗМЕРЕНИЯ |
МИН. |
МАКС. |
ЕД. ИЗМ. |
| Время задержки адреса |
td1 |
— |
— |
250 |
нс |
| Время задержки спада ce (чтение) |
td2 |
— |
— |
180 |
нс |
| Время задержки фронта ce (чтение) |
td3 |
— |
— |
180 |
нс |
| Время установления данных |
tDS |
— |
0 |
— |
нс |
| Время удержания данных |
tDH |
— |
30 |
— |
нс |
| Время задержки спада ce (запись) |
td4 |
— |
— |
200 |
нс |
| Время задержки фронта ce (запись) |
td5 |
— |
— |
200 |
нс |
| Время задержки спада r/w |
td6 |
— |
— |
180 |
нс |
| Время задержки фронта r/w |
td7 |
— |
— |
180 |
нс |
| Время стабильности данных |
td8 |
— |
— |
450 |
нс |
| Время удержания данных |
td9 |
— |
— |
200 |
нс |
