8.0 Типовые соединения с панелью ЖКИ.

(Полностью матричная панель ЖКИ: 1 символ = 6 x 8 точек)

Рисунок 8.1 Скважность 1/16, 10 символов на 2 строки

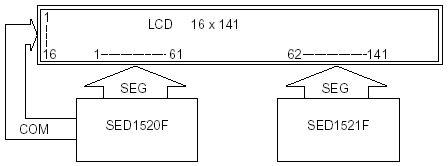

Рисунок 8.2 Скважность 1/16, 23 символа на 2 строки.

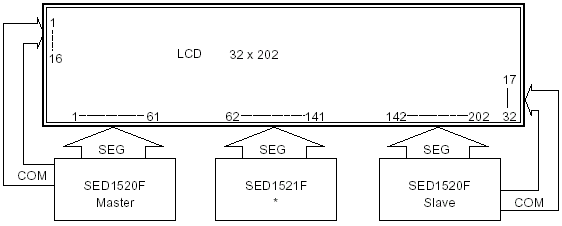

Рисунок 8.3 Скважность 1/32, 33 символа на 4 строки.

Примечание: Тип AA (использующий внешнее тактирование) и тип 0A (содержащий генератор), не могут сосуществовать с одной панелью.

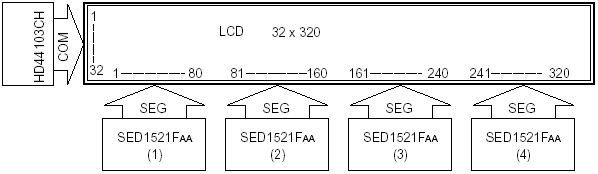

Рисунок 8.4 Скважность 1/32, 20 символов кана (японских иероглифов) на 2 строки (символ кана 16 на 16 точек).

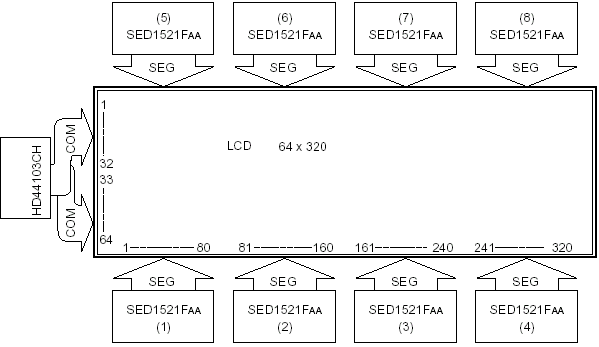

Рисунок 8.5 Скважность 1/32, 2-экранное изображение, 20 символов кана а 4 строки.

---
