6.0 Интерфейс с микропроцессором (базовый)

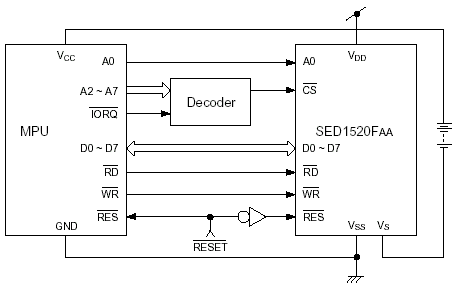

Рисунок 6.1 Семейство МПУ 80.

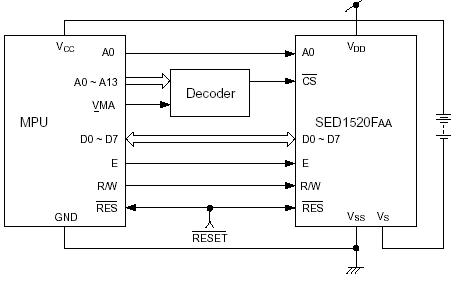

Рисунок 6.2 Семейство МПУ 68.

SED1521F0A (содержащий генератор) не имеет вывода CS. Выход, объединённый по ИЛИ, должен быть подан на выводы A0, RD(E) и WR(R/W).

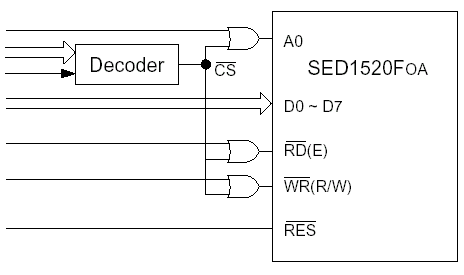

Рисунок 6.3.

---
