Примеры использования контроллера LC7981

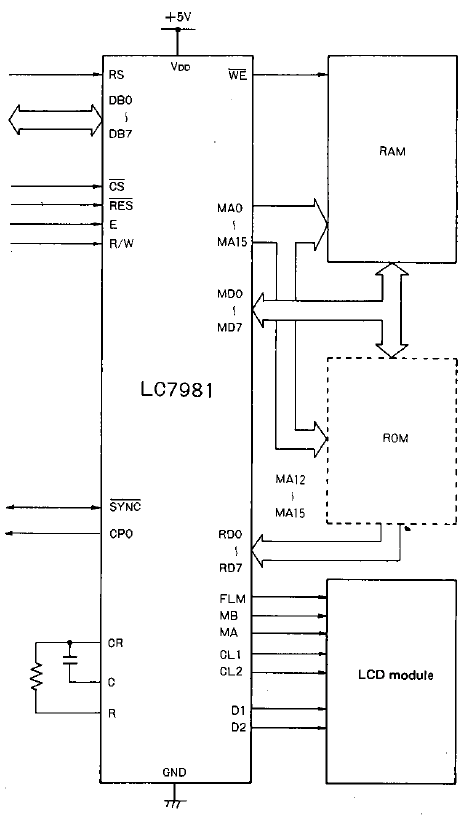

Пример использования контроллера

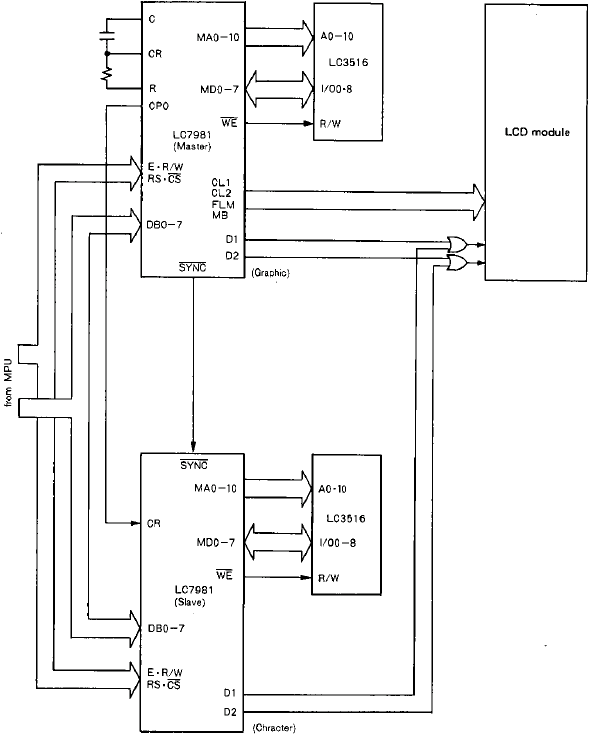

Пример использования контроллера (2) [одновременное использование графического и знакового режима дисплея]

Примеры конфигурации:

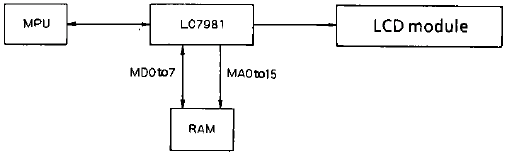

Графический режим

Знаковый режим (1) (внутренний генератор знаков)

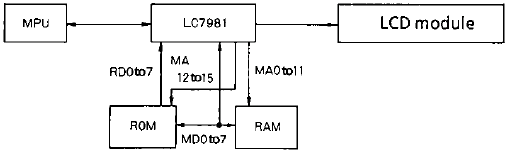

Знаковый режим (2) (внешний генератор знаков)

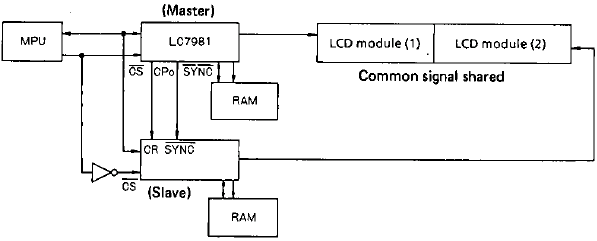

Параллельная работа

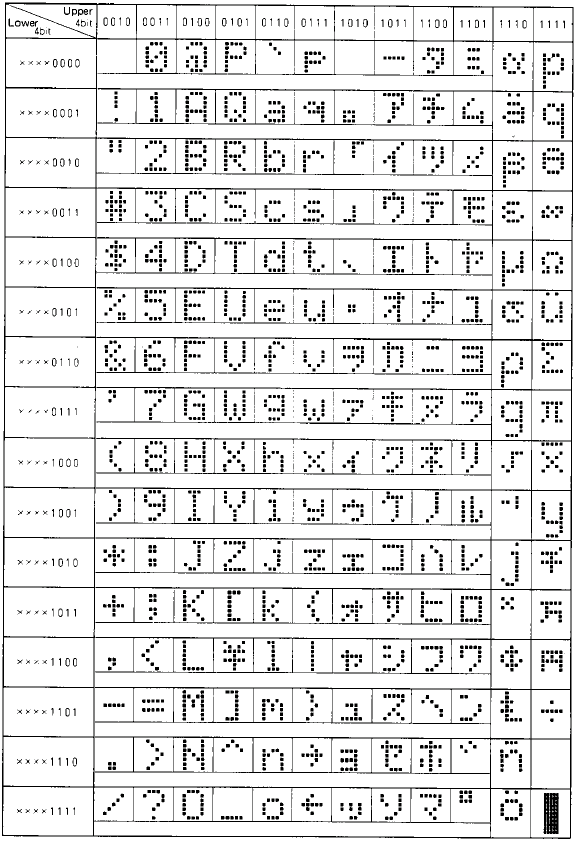

Таблица знаков внутреннего генератора знаков

---
