HT16220

LCD контроллер с организацией памяти 32х8 для работы с с микроконтроллерами

Основные характеристики

• Напряжение питания: 2.7…5.2В
• Работа с внешним 32.768 kHz кварцем
• Режим работы ? bias, 1/8 duty, частота фрейма 64Hz
• Организация - восемь 32-сегментных индикатора
• Встроенный резисторный генератор bias
• Трехпроводный, последовательный интерфейс
• 8 видов источников для получения основной частоты и для WDT
• Вывод основной частоты или вывод переполнения WDT
• Встроенная LCD RAM дисплея
• Операции обращения к памяти с автоинкрементом
• Две частоты работы драйвера звонка (2kHz/4kHz)
• Режим пониженного энергопотребления
• Программное конфигурирование
• Два режима работы: c данными и с командами
• Три режима доступа к данным
• Вывод VLCD для настройки рабочего напряжения LCD
• Возможность каскадирования

Структурная схема

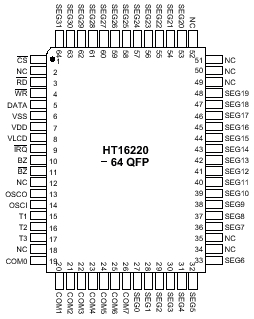

Расположение выводов

Общее описание

HT1622 – это периферийное устройство специально разработанное для расширения способности микроконтроллеров отображать информацию. Количество сегментов дисплея – 256 (32х8). Он также поддерживает последовательный интерфейс, звонок, сторожевой таймер или таймер основной частоты. HT1622 – это многофункциональный LCD контроллер. Возможность программной конфигурации делает его применимым во множестве LCD приложений, включая LCD модули и подсистемы дисплеев. Только три линии требуются для интерфейса между хост контроллером и HT1622. Серия HT162Х имеет много видов микросхем, которые удовлетворят ваши нужды.
