HT1620

LCD контроллер с организацией памяти 32х4 для работы с микроконтроллерами

Основные характеристики

• Напряжение питания: 2.4…3.3В
• Напряжение питания LCD дисплея: 3.6…4.9В
• Малый ток потребления – 3 мкА при 3В
• Возможность работы с внешним кварцевым генератором 32.768kHz
• Режим работы: 1/2 или 1/3 bias, и 1/2, 1/3 или 1/4 duty
• Внутренний формирователь основной частоты
• Две частоты работы драйвера звонка (2kHz/4kHz)
• Встроенный формирователь bias (напряжения питания LCD) c помощью внешнего конденсатора
• Вывод переполнения WDT или основной частоты
• Формирование основной частоты или частоты работы WDT от 8 источников
• Драйвер LCD 32x4
• Встроенное ОЗУ дисплея 32х4
• Последовательный, трехпроводный интерфейс
• Внутренний формирователь частоты возбуждения LCD
• Программная конфигурация опций
• Операции обращения к памяти с автоинкрементом
• Три режима доступа к данным
• Два режима работы: c данными и с командами

Структурная схема

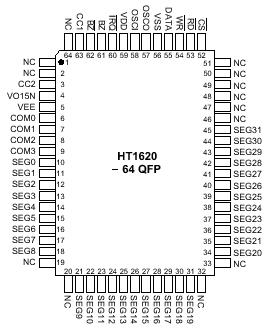

Расположение выводов

Общее описание

HT1620 – это LCD драйвер, способный управлять 128 элементным (32х4) индикатором. Возможность конфигурирования делает HT1620 пригодным для использования во множестве LCD устройств, включая LCD модули и системы дисплеев. Только 3 или 4 линии требуется, для интерфейса между хост контроллером и микросхемой HT1620. Микросхема при формировании напряжения смещения для питания LCD потребляет совсем небольшой ток.
