GPS-N103

Компактный 16-канальный GPS-приeмник высокой чувствительности

Высокочувствительный внешний 16-ти канальный GPS-приемник от фирмы Wonde Proud построен на чипсете NEMERIX. Стандартно приемники этой модели поставляются с интерфейсом PS/2 для подключения к разъему для мышки ком­пьютера. Опционально может поставляться переходной кабель для подключения к RS232, USB или PDA (для карманных компьютеров фирм Compaq, HP, Toshiba). Питание осуществляется по интерфейсному кабелю. Благодаря использованию технологии КМОП (CMOS) обладает пониженным энергопотреблением, что делает его идеальным для работы с карманными компьютерами, компьютерами формата Tablet PC, смартфонами и т. д. При этом сохраняются хорошие чувствительность, время старта, и высокая точность позиционирования. Приемник отличается компактными размерами и наличием магнитного основания.

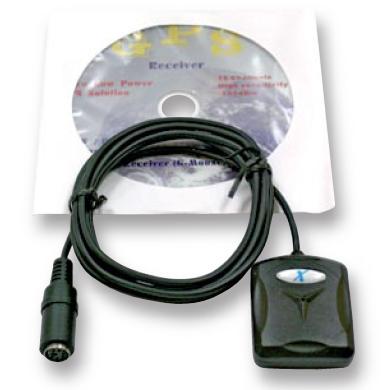

Внешний вид GPS-N103:

Особенности:

• Чипсет NEMERIX
• 16 параллельных каналов приема
• Встроенная малошумящая антенна
• Высокая чувствительность слежения: -152 дБм
• Чувствительность обнаружения сигнала: -147 дБм
• Пониженное энергопотребление:35 мА (типовое значение)
• Точность определения местоположения: 3 м СЕР
• Небольшие размеры: 43х45х15 мм
• Магнитное основание

Технические характеристики:

• Число каналов приема - 16 параллельных каналов
• Рабочая частота: 1575,42 МГц (L1)
• Точность измерения
  • Местоположение: 3 м CEP (50%), 7 м (90%)
  • Скорость: 0,1 м/с
• Время старта
  • Среднее время горячего старта: 6 с
  • Среднее время теплого старта: 38 с
  • Среднее время холодного старта: 45 с
• Повторный захват сигнала: Через 1 с
• Чувствительность
  • -147 дБм чувствительность обнаружения сигнала
  • -152 дБм чувствительность слежения
• Динамические нагрузки: 4 G (39,2 м/с²)
• Рабочий диапазон
  • Высота: <18 000 м
  • Скорость: <515 м/с
• Протокол
  • NMEA-0183 V3.0
  • GGA(1), GSA(3), GSV(3), RMC(1) и VTG(1)
• Система координат
  • По умолчанию WGS-84
  • Может задаваться пользователем
• Интерфейс: USB, PS/2, PDA
• Напряжение питания: Постоянное 3,6 ~ 5,5 В
• Потребляемый ток :
  • Типовое значение 38 мА
• Относительная влажность: 5...90% (без образования конденсата)
• Диапазон температур: -40...85°С
• Размеры
  • 43x45x15 мм
• Вес 61,8 г

Примечание: (1) - одна посылка в секунду, (3) - одна посылка в 3 секунды, скорость передачи 9600 бод.

Комплект поставки N-103

Документация:

336 Kb ENG Техническая документация на GPS-приемник N-103

---
