GPS-BT55

Малогабаритный экономичный 16-канальный GPS-приемник с интерфейсом Bluetooth

BT55 представляет собой 16-ти канальный GPS-приемник компактных размеров с Bluetooth-интерфейсом. Приемник имеет размеры всего 61,5х43,8х21,5 мм и вес вместе с аккумулятором около 52 г. Не смотря на компактные размеры, приемник характеризуется большим временем автономной работы (до 22 часов) благодаря пониженному энергопотреблению. В качестве источника питания используется встроенный Li-Ion аккумулятор емкостью 710 мАч. В качестве альтернативного источника питания может использоваться бортовая сеть автомобиля или внешний сетевой адаптер. Имеется возможность подключения внешней антенны. Опционально данный GPS-приемник может поставляться в водонепроницаемом корпусе. В таком корпусе его можно устанавливать, например, на крыше автомобиля, что улучшает прием.

Внешний вид GPS-BT55:

Особенности:

• Чипсет NEMERIX
• 16 параллельных каналов приема
• Встроенная малошумящая антенна
• Высокая чувствительность слежения: -152 дБм
• Чувствительность обнаружения сигнала: -147 дБм
• Время автономной работы до 22 ч.
• Точность определения местоположения: 5 м СЕР
• Разъем MMCX для подключения

Технические характеристики:

• Число каналов приема - 16 параллельных каналов
• Рабочая частота: 1575,42 МГц (L1)
• Точность измерения
  • Местоположение: 5 м CEP (50%), 9 м (90%)
  • Скорость: 0,1 м/с
• Время старта
  • Среднее время горячего старта: 6 с
  • Среднее время теплого старта: 38 с
  • Среднее время холодного старта: 45 с
• Повторный захват сигнала: Через 1 с
• Чувствительность
  • -147 дБм чувствительность обнаружения сигнала
  • -152 дБм чувствительность слежения
• Динамические нагрузки: 2 G (19,6 м/с²)
• Рабочий диапазон
  • Высота: <10 000 м
  • Скорость: <515 м/с
• Протокол
  • NMEA-0183 V3.0
  • GGA(1), GSA(3), GSV(3), RMC(1) и VTG(1)
• Система координат
  • По умолчанию WGS-84
  • Может задаваться пользователем
• Интерфейс: Bluetooth (класс 2)
• Дальность связи по Bluetooth: 10 м
• Напряжение питания: 3,6 В
• Потребляемый ток :
  • Типовые значения: 33 ~ 37 мА
• Время автономной работы : До 22 ч. от полностью заряженного аккумулятора
• Время зарядки: Типовое значение: 3 ч.
• Емкость встроенного литий-йонного аккумулятора: 710 мАч
• Относительная влажность: 5... 90% (без образования конденсата)
• Диапазон температур: -20...60°С
• Размеры
  • 61,5х43,8х21,5 мм

Примечание: (1) - одна посылка в секунду, (3) - одна посылка в 3 секунды, скорость передачи 9600 бод.

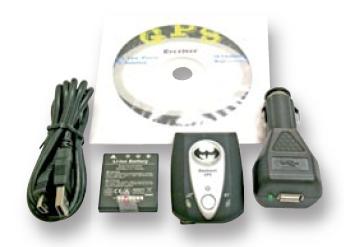

Комплект поставки

Документация:

206 Kb ENG Техническая документация на GPS-приемник BT55

---
