W78E374

МИКРОКОНТРОЛЛЕР ДЛЯ МОНИТОРА

Отличительные особенности:

• 80C31 ядро микроконтроллера
• 16 КБ FLASH памяти программ
• 384 байта встроенного ОЗУ
• Один вход внешнего прерывания
• Два таймера / счетчика
• ШИМ выходы:
      восемь 8-разрядных SDACS (статический ШИМ выход)
      три 8-разрядных DDACS (динамический ШИМ выход)
• Четырехканальный 4- битный АЦП
• Процессор синхронизации:
      детектор полярности кадровых и строчных синхроимпульсов
      схема выделения синхроимпульсов из синхросмеси
      счетчик частоты кадровых и строчных синхроимпульсов
      программируемый опорный частотный генератор
      программируемый выход- защелка строчных синхроимпульсов
      Безопасная область действия (SOA) прерывания
• Один DDC порт (I²C шина в режие мастера/подчиненного, поддерживающая DDC1/DDC2B/2BI/DDC2B +)
• Сторожевой таймер
• Два 15 мА выхода для подключения светодиодов
• Сброс при выключении
• Рабочая частота 8MHz ~ 10MHz (командный цикл 1. 34MHz ~ 1. 67MHz)
• Конструктивное исполнение:
      PLCC44 (W78E374BP)
      DIP32 (W78E374B)

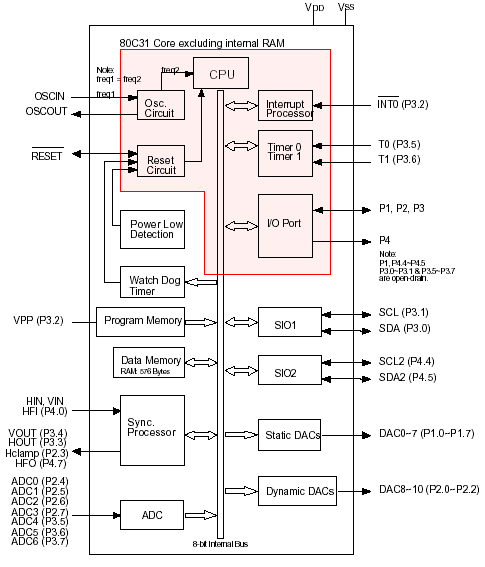

Архитектура:

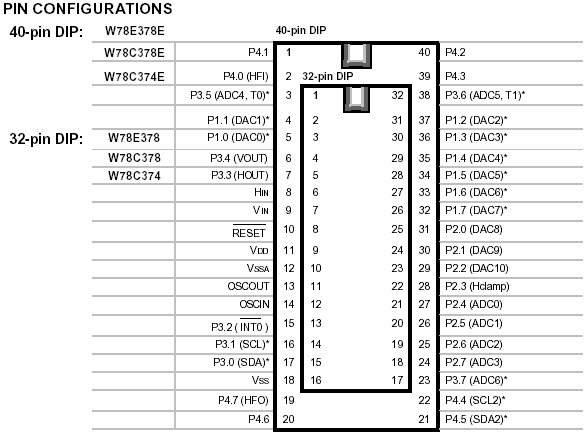

Расположение выводов:

Описание:

W78E374 - микроконтроллер с 8031 ядром. W78E374 имеет память программы 16 КБ, 384-байт встроенного ОЗУ, 4-разрядный аналогово- цифровой преобразователь (АЦП), сторожевой таймер, процессор синхронизации, DDC порт, ШИМ выход, динамический генератор синусоидального сигнaала и другие логические функциональные узлы, которые разработаны для контроллера многостандартного компьютерного монитора. Микроконтроллер также доступен с масочным ПЗУ, W78C374. W78E374 особенно полезен при разработке и освоении производства мониторов. Он обеспечивает самое лучшее время продвижения вашего изделия на рынок.

Документация:

		1250 Kb Engl Описание микросхемы
		Rus Система команд

---
