TPS2014, TPS2015 ключ управления напряжением питания

Основные особенности

• MOSFET ключ с максимальным сопротивлением катала 95 мОм
• Защита по току и температуре
• Совместим по управлению с 3.3 и 5.0 вольтовой логикой
• Коммутируемое напряжение от 4.0 до 7.0 вольт
• Ток собственного потребления в выключенном состаянии 10 мкА
• Диапазон рабочих температур 0 - 125 °С
• Защита от статического электричества 15 кВ
• Выпускается в корпусах DIP8 и SO8

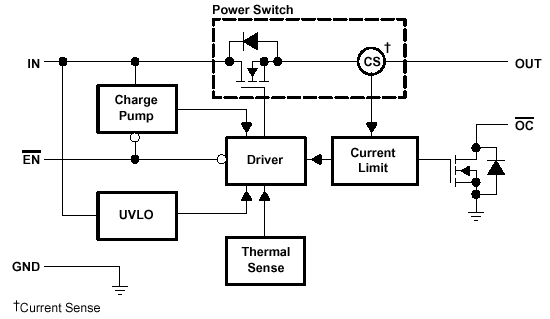

Схема ключа

Назначение выводов:

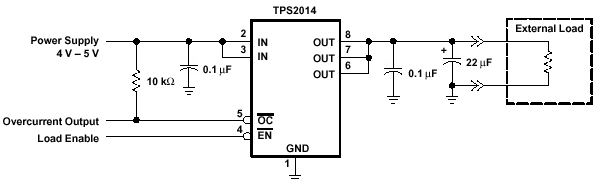

Типовая схема включения
