DAC8571

16-битный экономичный цифро-аналоговый преобразователь (ЦАП) с интерфейсом I²C.

Отличительные особенности:

• Миниатюрный 8-выводный корпус MSOP
• Одно напряжение питания: от 2,7В до 5,5В
• Встроенный выходной буфер с размахом напряжения, равном напряжению питания
• Микропотребление энергии: 160 мкА при 5В
• 16-битное равномерное преобразование
• Время установки: 10 мкс
• Ошибка выходного напряжения: ± 1мВ при +25°С
• Суммарная ошибка (от мин. до макс. значения): ± 3 мВ при 25°С
• Установка нуля на выходе при включении питания
• Двойное буферирование входного регистра
• I²C интерфейс с высокоскоростным режимом
• Поддержка приема и передачи данных
• Поддержка синхронного многоканального обновления

Применения:

• Управление процессами
• Системы сбора данных
• Системы автоматического регулирования (САР) с обратной связью
• Периферия персональных компьютеров
• Портативная измерительная техника

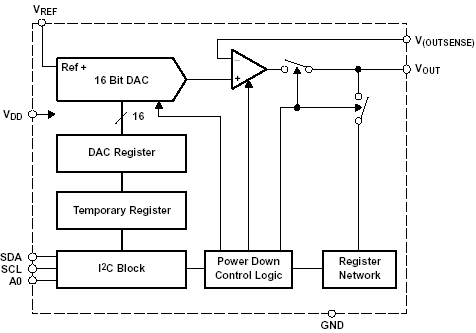

Функциональная схема:

Расположение выводов:

Общее описание:

DAC8571 – это малогабаритный экономичный 16-битный ЦАП с интерфейсом I²C. Его встроенный высокоточный усилитель обеспечивает размах напряжения на выходе, равный напряжению питания и время установки не более 10 мкс. Схема ЦАП 16-битная равномерная, и заводская подстройка обеспечивает ошибку не более ±4 мВ для всего диапазона кодов. Для установки диапазона выходных напряжений требуется внешнее управляющее напряжение.

Малое энергопотребление и небольшие размеры делают эту микросхему идеальной для портативного оборудования с автономным питанием. Потребляемая мощность менее 800 мкВт при напряжении питания 5В и менее 1 мкВт в дежурном режиме.

DAC8571 оборудован 2-проводной шиной I²C. Поддерживаются стандартный, быстрый и высокоскоростной режимы этой шины на частоте до 3,4 МГц. Также по шине I2C обеспечиваются многоканальное синхронное обновление данных и включение/выключение дежурного режима. DAC8571 имеет возможность передачи содержимого своего сдвигового регистра (основная функция верификации в I²C системах).

DAC8571 выпускается в 8-выводном корпусе MSOP и работоспособен при температурах от -40°С до +105°С.

Документация:

622 Kb Engl Описание микросхемы

---
