DAC7800, DAC7801, DAC7802

Сдвоенные монолитные 12 битные КМОП ЦАП

Характеристики:

• Два ЦАП в одном 0.3" широком корпусе
• Однополярное питание +5 В
• Высокоскоростной цифровой интерфейс:
      последовательный у DAC7800
      8+4- битный параллельный у DAC7801
      параллельный 12 битный у DAC7802
• Независимость параметров от температуры
• Низкие перекрестные искажения: менее -94 дБ
• Рабочий температурный диапазон от -40°C до +85°C

Применение:

• Управление процессами
• Абонентские комплекты АТС
• Программируемые фильтры
• Усилители с программируемым коэффициентом усиления
• Автокалибровочные цепи

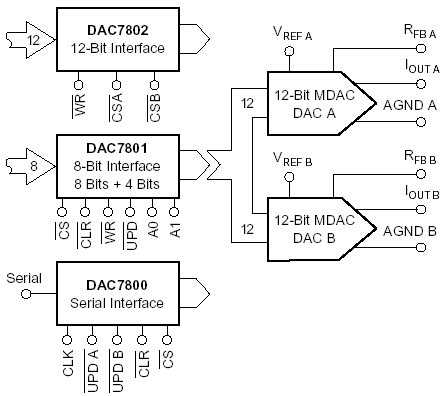

Общая блок-схема:

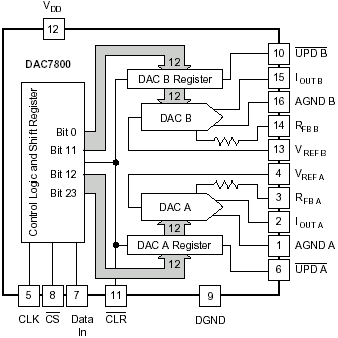

Блок-схема DAC7800:

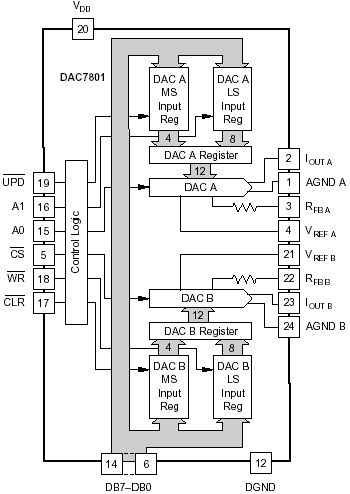

Блок-схема DAC7801:

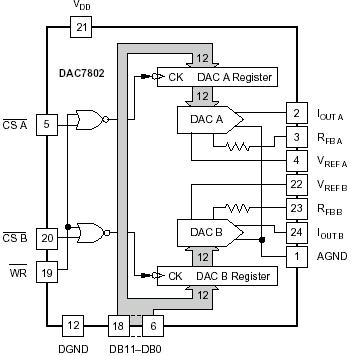

Блок-схема DAC7802:

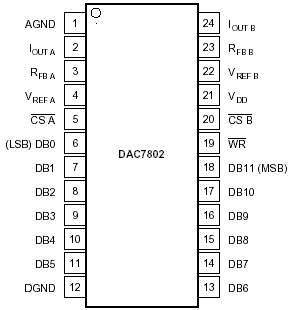

Расположение выводов:

Общее описание:

DAC7800, DAC7801 и DAC7802 - члены нового семейства монолитных 12 битных двойных КМОП мультиплицирующих ЦАП. Высокая пропускная способность цифрового интерфейса и динамические мультиплицирующие характеристики достигнуты за счет применения при производстве расширенной КМОП технологии, оптимизированной для изготовления конвертеров данных. Высокая стабильность внутренних резисторов обеспечивает реальную 12 битную интегральную и дифференциальную линейность во всем рабочем температурном диапазоне от -40°C до +85°C.

DAC7800 имеет последовательный интерфейс, обеспечивающий обмен данными с частотой до 10 МГц. Данные по спадающему фронту синхроимпульса загружаются старшим значащим битом вперед в 24 битный сдвиговый регистр, а затем защелкиваются непосредственно в свои ЦАП одновременно или отдельно, в зависимости от того, как определено пользователем. Подача сигнала на вход CLEAR приводит к установке на выходах ЦАП градуировочных значений. Прибор выпускается в 16 выводных 0.3" широких пластиковых DIP корпусах.

DAC7801 имеет 2-байтовый (8 +4) интерфейс с двойной буферизацией. Данные в регистр каждого ЦАП загружаются за два шага. После этого происходит одновременное обновление обоих ЦАП. DAC7801 также имеет асинхронный вход очистки (CLEAR). DAC7801 выпускается в 24 выводных 0.3" широких пластиковых DIP корпусах.

DAC7802 имеет 12 битный параллельный интерфейс с одиночной буферизацией. Параллельные данные загружаются (нарастающим фронтом сигнала управления) непосредственно в регистры обоих ЦАП. DAC7802 выпускается в 24 выводных 0.3" широких пластиковых DIP корпусах.

Документация:

273 Kb Engl Описание микросхемы

---
