DAC7545

12 битный мультиплексирующий КМОП ЦАП, совместимый с микропроцессорами

Характеристики:

• Четырехквадрантное мультиплексирование
• Низкий температурный коэффициент нестабильности коэффициента усиления: типовое значение 2 ppm/°C
• Гарантированная во всем рабочем температурном диапазоне монотонность
• Однополярное питание от +5 до +15 В
• Совместимость с ТТЛ/КМОП логикой
• Низкий ток утечки выводов: не более 10 нА
• Низкая емкость выводов: не более 70 пФ
• Полный аналог приборов AD7545, РМ-7545

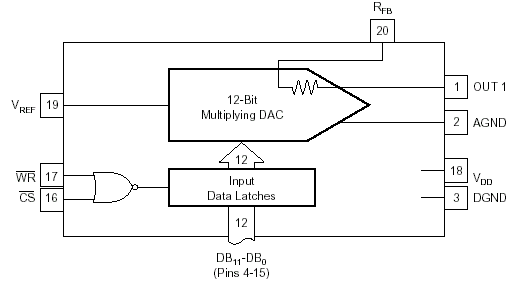

Блок-схема:

Расположение выводов:

Общее описание:

DAC7545 - дешевый 12 битный четырехквадрантный мультиплицирующий КМОП ЦАП с входной защелкой данных. Входные данные загружаются в ЦАП в виде 12 битных слов. Данные загружаются в ЦАП при удержании на входах выбора кристалла (nonCS) и записи (nonWR) низких логических уровней.

Подогнанные при производстве лазером тонкопленочные резисторы и высококачественные КМОП коммутаторы напряжения обеспечивают истинную 12 битную интегральную и дифференциальную линейность. Прибор работает от однополярного источника питания от +5 до +15 В и выпускается в 20 выводных пластиковых DIP и SOIC корпусах. Приборы имеют коммерческий температурный диапазон.

DAC7545 - идеально подходит для использования в аппаратуре с автономным питанием или в микро потребляющей аппаратуре, так как имеет потребляемую мощность всего 0,5 мВт при работе с 5 В КМОП логикой.

Документация:

153 Kb Engl Описание микросхемы

---
