DAC7541A

Дешевый 12 битный четырехквадрантный мультиплицирующий КМОП ЦАП

Характеристики:

• Полное четырехквадрантное мультиплицирование
• 12 оконечная линейность
• Дифференциальная линейность не более ±1/2 LSB во всем температурном диапазоне
• Гарантированная монотонность во всем температурном диапазоне
• ТТЛ/КМОП - совместимость
• Однополярное питание от +5 до +15 В
• Устойчивости к защелкиваниям
• Замена стандартных приборов 7521/7541/7541A
• DIP и SOIC корпуса
• Низкая цена

Типовая схема включения:

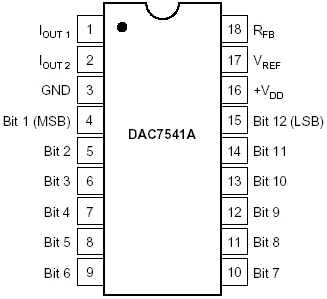

Расположение выводов:

Общее описание:

DAC7541A - дешевый 12 битный четырехквадрантный мультиплицирующий ЦАП. Подгонка при производстве лазером тонкопленочных резисторов монолитной КМОП структуры гарантирует реальную 12 битную интегральную и дифференциальную линейность во всем рабочем температурном диапазоне.

DAC7541A является совместимым по выводом улучшенным аналогом стандартных приборов 7521, 7541 и 7541A. Приборы выпускаются в пластиковых 18 выводных DIP и SOIC корпусах.

Документация:

89 Kb Engl Описание микросхемы

---
