ADS8401, ADS8402

16-битные, 1,25 млн. отсч./сек, высокоэкономичные аналого-цифровые преобразователи с униполярным входом, параллельным интерфейсом и источником образцового напряжения

Отличительные особенности:

• Частота взятия отсчетов 1,25 МГц
• 16-битное преобразование без пропуска кодов во всем температурном диапазоне
• Отсутствие задержки преобразования
• Униполярный одновыводный вход с диапазоном входных напряжений:
      ADS8401 - от 0 до U­образц.
      ADS8402 - от –Uобразц. до +Uобразц
• Встроенный источник образцового напряжения
• Встроенный буферный усилитель образцового напряжения
• Быстродействующий параллельный интерфейс
• Рассеиваемая мощность 155 мВт при 1,25 МГц
• Цифровой стандарт напряжения питания
• 8/16-битная шина передачи данных
• 48-выводный корпус типа TQFP

Применения:

• DWDM (мультиплексирование по длине волны высокой плотности)
• Измерительное оборудование
• Быстродействующие высокоточные системы сбора данных с нулевой задержкой
• Интерфейсы датчиков
• Медицинское оборудование
• Связь

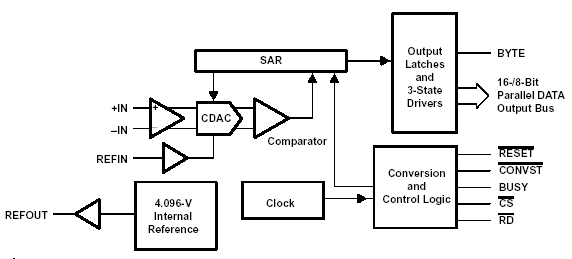

Функциональная схема:

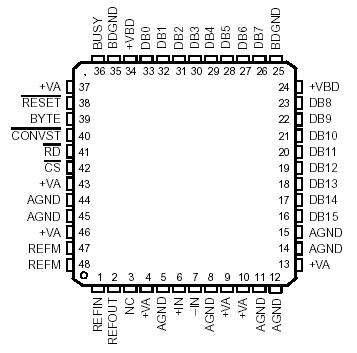

Расположение выводов:

Общее описание:

ADS8401 и ADS8402 – это 16-битные 1,25 МГц аналого-цифровые преобразователи со встроенным источником опорного напряжения на 4,096 В. Микросхемы содержат 16-битный конденсаторный АЦП последовательного приближения со встроенными регистрами отсчета и удержания. ADS8401 и ADS8402 имеют полный 16-битный интерфейс и, в случае необходимости, могут работать по 8-битному интерфейсу, когда данные считываются за два 8-битных цикла.

ADS8401 имеет униполярный одновыводный вход, а ADS8402 – униполярный дифференциальный. Микросхемы выпускаются в 48-выводном корпусе типа TQFP и предназначены для работы в промышленном температурном диапазоне от -40°С до +85 °С.

Документация:

		415Kb Engl полное описание микросхемы ADS8401
		387Kb Engl полное описание микросхемы ADS8402

---
