THS1401, THS1403, THS1408

14 битные 1/3/8 MSPS DSP совместимые АЦП с ИОН и ПУН

Отличительные особенности:

• Разрешающая способность 14 бит
• Скорость преобразования 1, 3 и 8 MSPS
• Дифференциальный коэффициент нелинейности DNL = ±0.6 LSB
• Интегральный коэффициент нелинейности INL = ± 1.5 LSB
• Внутренний ИОН
• Дифференциальный вход
• Программируемый усилитель напряжения (ПУН)
• µP совместимый параллельный интерфейс
• Совместимость по временным характеристикам с DSP TMS320C6000
• Однополярное питание 3.3 В
• Режим пониженного потребления
• Монолитный КМОП прибор

Области применения:

• Оконечные устройства xDSL
• Связь
• Оборудование контроля производства
• Контрольно-измерительная аппаратура
• Автомобильное оборудование

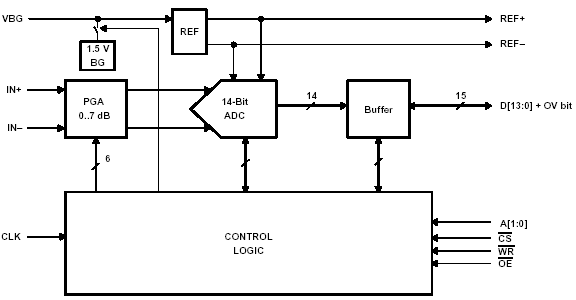

Блок-схема:

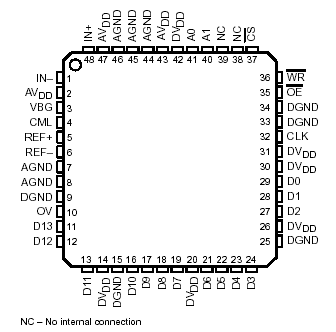

Расположение выводов:

Описание:

THS1401, THS1403 и THS1408 - 14 битные 1/3/8 MSPS АЦП с однополярным питанием, ИОН, дифференциальными входами, ПУН и УВХ. Изготовленный по КМОП технологии, прибор имеет превосходные соотношения цена/ качество и мощность/ производительность.

THS1401, THS1403 и THS1408 предназначены для работы в 3,3 В системах по быстродействующим µP совместимым параллельным интерфейсам, что делает их идеальными для использования с современными DSP, такими как приборы семейства TMS320C6000.

THS1401, THS1403 и THS1408, выпускающиеся в TQFP-48 корпусах, предназначены для работы в коммерческих и индустриальных температурных диапазонах. THS1401, THS1403 и THS1408, выпускающиеся в PQFP-48 корпусах, предназначены для работы в автомобильном температурном диапазоне. THS1408, выпускающийся в PQFP-48 корпусе, предназначен для работы в военном температурном диапазоне.

Документация:

356 Kb Engl Описание микросхемы

---
