ADS802

Speedplus^TM, 12- битный, АЦП 10 МГц выборок.

Отличительные особенности:

• Код без пропусков
• Малая мощность потребления: 250 мВт
• Внутренний ИОН
• Широкополосная цепь выборки- хранения: 65 МГц
• Однополярное питание +5 В
• Совместимы по выводам с ADS801 25 MSPS и ADS800 40 MSPS
• SO- 28 и SSOP-28 корпуса

Область применения:

• Широкополосное преобразование
• Карты сбора информации
• Цифровые коммуникации
• Измерительное оборудование
• Обработка изображений:
• Копиры
• Сканнеры
• Камеры
• Видео системы
• Гамма камеры

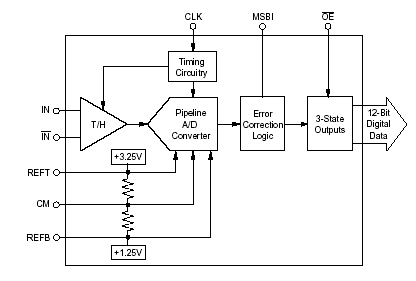

Типовая схема включения:

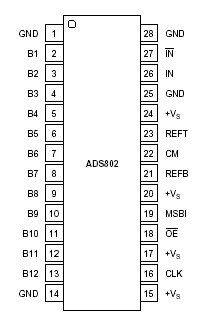

Расположение выводов:

Описание:

ADS802 является малопотребляющим, монолитным 12- битным, 10 МГЦ АЦП построенный на технологии малоразмерной КМОП. Этот законченный конвертор содержит 12- битный квантователь, широкополосную цепь выборки- хранения, источник ИОН, и выход с тремя логическими состояниями. Напряжение питания АЦП составляет +5 В, вход АЦП может конфигурироваться как простой или дифференциальный.

ADS802 содержит схему цифровой коррекции ошибок для реализации высочайшей Найквистовской дифференциальной линейности необходимой для видео приложений. Малые нелинейные искажения, высокое отношение сигнал/шум, возможность сверх- Найквистовской дискретизации обеспечивают широкие возможности по применению ADS802 в телекоммуникационном оборудовании, измерительной технике, и обработке изображений.

Этот высокопроизводительный АЦП специфицирован в широком диапазоне температур, и обеспечивает великолепные характеристики по постоянному и переменному току при скорости преобразования 10 МГц. ADS802 изготавливается в миниатюрных корпусах SO-28 и SSOP-28.

Документация:

310 Kb Engl Описание микросхемы

---
