ADS5410

12-разрядный 80 млн. отсч./сек. аналого-цифровой преобразователь (серия CommsADC™ фирмы Texas Instruments)

Отличительные особенности:

• Максимальная частота дискретизации: 80 млн. отсчетов в секунду
• Разрешающая способность: 12 бит
• Отсутствие пропуска кодов
• Рассеиваемая мощность: 360 мВт
• Технология КМОП
• Встроенная схема выборки/хранения
• Реальный динамический диапазон 75 дБ на промежуточной частоте 100 МГц
• Симметричный аналоговый вход с полосой пропускания 1 ГГц
• Встроенный источник опорного напряжения
• Выход данных в дополнительном двоичном коде
• Питание аналоговой части – 3,3 В, цифровой – 1,8 В
• Совместимость по входам/выходам в диапазоне 1,8 В – 3,3 В

Области применения:

• Приемный тракт базовой станции сотовой связи:
      – дискретизация ПЧ
      – TDMA: GSM, IS-136, EDGE/UWC-136
      – CDMA: IS-95, UMTS, CDMA2000
      – беспроводная обратная связь
      – широкополосные приемники
• Медицинские измерения:
      – ультразвук
      – магнитно-резонансные измерения
• Портативная измерительная аппаратура

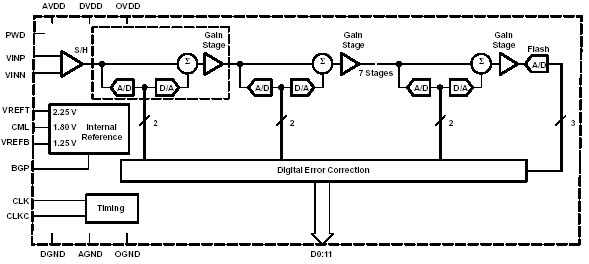

Структурная схема ADS5410:

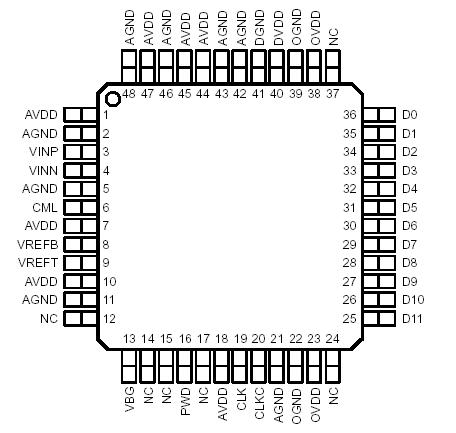

Расположение выводов ADS5410:

Общее описание:

ADS5410 – это быстродействующий высокопроизводительный конвейерный аналого-цифровой преобразователь (АЦП) с исключительно низким уровнем шумов и большим динамическим диапазоном. Широкая полоса пропускания ADS5410 делает его идеальным решением для задач субдискретизации ПЧ, где используются цифровые I/Q демодуляторы. Большой динамический диапазон хорошо подходит для применения в цифровых приемниках стандартов GSM, IS-95, UMTS и IS-136. Высокая линейность этого АЦП и его малая дифференциальная нелинейность особенно ценны в медицинской аппаратуре. Малое потребление энергии ADS5410 обеспечивает ему возможность применения в компактных базовых станциях и портативных схемах.

Документация:

263kB Engl Полное описание микросхемы ADS5410 фирмы Texas Instruments

---
