ADS8341

16- битный, 4х канальный АЦП выборок с последовательным выходом

Отличительные особенности:

• Совместим по выводам с ADS7841
• Однополярное питание от 2.7 В до 5 В.
• 4 простых или 2 дифференциальных входа
• Скорость преобразования до 100 КГц
• 86 дБ SINAD
• Последовательный интерфейс
• Миниатюрный корпус SSOP-16

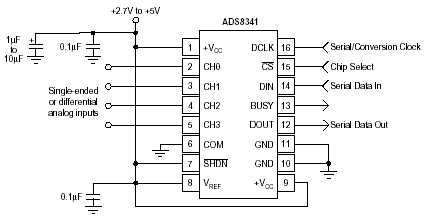

Типовая схема включения:

Расположение выводов:

Описание:

ADS8341 является 4х канальным, 16- битным АЦП выборок с синхронным последовательным интерфейсом. Типовое потребление составляет величину 8 мВт пр скорости преобразования 100 КГц и напряжении питания 5 В. Опорное напряжение АЦП может варьироваться в пределах от 500 мВ до напряжения питания, обеспечивая диапазон входных напряжений от 0 В до Uref. АЦП может находиться в режиме Выкл. снижающем потребляемую мощность до 15мкВт. ADS8341 гарантирует работоспособность до минимального напряжения питания 2.7 В.

Малая мощность потребления, высокая скорость преобразования и встроенный мультиплексер идеализируют ADS8341 для систем сбатарейным питанием, таким как персональные системы доступа, портативные системы сбора информации, и измерительные системы. Последовательный интерфейс позволяет строить системы с гальванической развязкой низкой стоимости, что весьма желательно для удалённых систем сбора информации. АЦП доступны в миниатюрных корпусах SSOP-16 и гарантируют работу в диапазоне температур от - 40°С до +85°С.

Документация:

388 Kb Engl Описание микросхемы

---
