ADS8321

16- битный высокопроизводительный, микромощный АЦП выборок.

Отличительные особенности:

• Биполярный входной сигнал
• Частота выборок 100 КГц
• Мощность потребления:
• 4.5 мВт при 100 КГц
• 1 мВт при 10 КГц
• В Выкл. режиме 3µА макс.
• MSOP-8 корпус
• Совместим по выводам с ADS7816 и ADS7822
• Последовательный интерфейс

Область применения:

• Системы с батарейным питанием
• Удалённые системы сбора информации
• Изолированные системы сбора информации
• Многоканальные системы одновременных выборок
• Промышленное управление
• Роботы
• Анализаторы вибраций

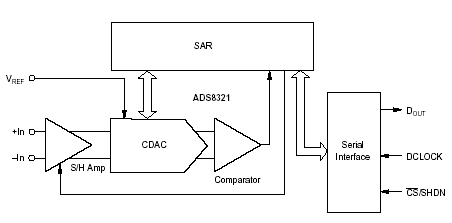

Типовая схема включения:

Расположение выводов:

Описание:

ADS8321 является законченным 16- битным, АЦП выборок специфицированный в диапазоне напряжений питания от 4.75 В до 5.25 В. Потребляемая мощность минимальна на скорости преобразования до 100 КГц. На меньших скоростях преобразования АЦП большее время находится в режиме Выкл., что приводит к снижению потребляемой мощности до 1 мВт при 10 КГц.

ADS8321 характеризуется работой при напряжении питания от 4.75 В до 5.25В, синхронным последовательным интерфейсом (совместимым с SPI), и дифференциальным входом. Источник опорного напряжения может быть установлен в пределах от 500 мВ до 2.5 В.

Ультра малое потребление и малые размеры ADS8321, делают его идеальным для использования в системах с батарейным питанием и удалённых системах сбора информации с множества изолированных источников. ADS8321 предлагается в корпусе MSOP-8.

Документация:

108 Kb Engl Описание микросхемы

---
