ADS7805

16- битный КМОП АЦП выборок.

Отличительные особенности:

• Частота выборок 100 КГц мин.
• Стандартный входной диапазон ± 10 В
• SINAD 86 дБ мин. при Fвх= 20 КГц
• Интегральная нелинейность ± 3 LSB макс.
• Разрешение 16 бит, код без пропусков.
• Однополярное питание + 5 В.
• Совместим по выводам с 12- бит ADS7804
• Внутренний или внешний ИОН
• Параллельный вывод данных
• Мощность потребления до 100 мВт макс.
• 28- выводной 0.3 DIP или SOIC корпус

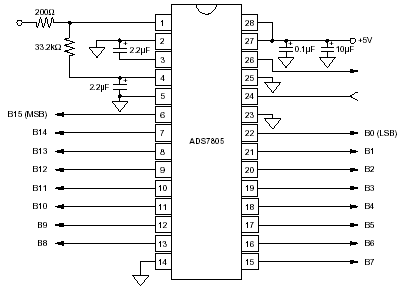

Типовая схема включения:

Расположение выводов:

Описание:

ADS7805 является законченным 16- битным, АЦП выборок использующим современные КМОП структуры. Он содержит 16- битный АЦП последовательного приближения на переключаемых конденсаторах с цепью выборки и хранения, источник опорного напряжения, тактовый генератор, микропроцессорный интерфейс и выходной буфер с тремя логическими состояниями.

ADS7805 имеет скорость выборок 100 КГц во всём диапазоне температур. Стандартный промышленный входной диапазон АЦП ± 10 В обеспечен лазерной подгонкой регулировочных резисторов, при этом однополярное напряжение питания составляет + 5 В, что характерно для современных разработок. Мощность потребления составляет 100 мВт. 28- выводной АЦП предлагается в пластиковом 0.3 DIP или SOIC корпусах, оба специфицированы для работы в полном промышленном диапазоне температур от - 25°С до + 85°С.

Документация:

105 Kb Engl Описание микросхемы

---
