ADS1100

Самокалибрующийся, 16-битный аналогово-цифровой преобразователь.

Отличительные особенности:

• Полная система сбора данных в маленьком SOT23-6 корпусе
• 16-битные коды
• Непрерывная самокалибровка
• Одиночное преобразование
• Программируемый предусилитель с коэффициентом усиления 1,2,4 или 8
• Низкий шум: 4мкVp-p
• Программируемая скорость измерений: от 8 до 128 отсчетов в секунду встроенный таймер
• I²C интерфейс
• Напряжение питания от 2.7В до 5.5В
• Низкое потребление тока: 90мкА

Области применения:

• Портативные инструменты
• Промышленные контроллеры
• Интелектуальные передатчики
• Потребительские товары
• Фабричная автоматизация
• Измерение температуры

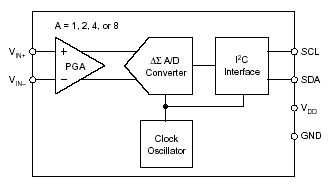

Блок-схема:

Расположение выводов:

Описание:

ADS1100 - прецизионный, непрерывно самокалибрующийся АЦП с дифференциальным (разностным) входом и 16-битным разрешением в маленьком SOT23-6 корпусе. Преобразования выполняются логометрически, используя напряжение питания как опорное. ADS1100 использует I²C совместимый последовательный интерфейс и работает от однополярного источника напряжением от 2.7В до 5.5В.

ADS1100 может выполнять преобразования на скоростях 8, 16, 32 или 128 отсчетов в секунду. Встроенный предусилитель с программируемым коэффициентом усиления, который может достигать 8, позволяет измерять слабые сигналы с высоким разрешением (высокой точностью). В режиме одиночных преобразований ADS1100 автоматически выключается после преобразования, что значительно снижает потребление тока в течении неактивных периодов.

ADS1100 разработан для приложений, требующих высокоточных измерений (с высоким разрешением), где размеры и энергопотребление -- главные критерии. Типповые применения: в портативных инструментах, промышленных контроллерах и интеллектуальных передатчиках.

Документация:

185 Kb Engl Описание микросхемы

---
