TLV2541, TLV2542, TLV2545

2.7 В до 5.5 В, 12- бит, 140/200-KSPS, маломощные, последовательные АЦП с режимом АвтоВыкл.

Отличительные особенности:

• Максимальная производительность140/200- KSPS
• Встроенный генератор Clock
• Дифференциальная/интегральная нелинейность: ±1 LSB
• SINAD:–70 Дб, SFDR: 85дб при 20 КГц
• SPI/DSP совместимый последовательный интерфейс
• Однополярное питание от 2.7 В до 5.5 В
• Rail-to-Rail аналоговый вход с полосой 500 КГц
• Конфигурация входов:
      Однопроводный вход- TLV2541
      Двухканальный с режимом АвтоВыкл.-TLV2542
      Псевдодифференциальный вход- TLV2545
• Малый потребляемый ток ( 1-мА при 2.7 В, 1.5 мА при 5 В)
• В режиме АвтоВыкл 2 мкА при 2.7 В и 5 мкА при 5 В

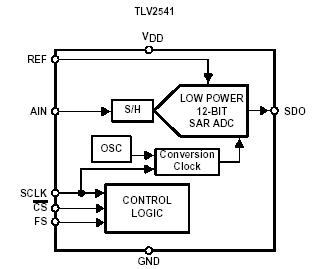

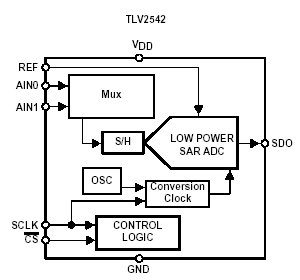

Типовая схема включения:

Расположение выводов:

Описание:

TLV2541, TLV2542 и TLV2545 представляют семейство высокопроизводительных, 12- битных, маломощных, миниатюрных, КМОП АЦП с напряжением питания от 2.7 В до 5.5 В. Эти микросхемы имеют однопроводный, двойной и псевдодифференциальный входы, вход выбора кристалла (CS), выход тактового сигнала (SCLK), выход данных (SDO) обеспечивающие прямой 3-х проводный интерфейс последовательного порта большинства популярных микропроцессоров ( SPI интерфейс). При передаче данных DSP сигнал синхронизации фреймов (FS) используется для индикации начала передачи очередного фрейма.

TLV2541/2/5 разработаны как микропотребляющие АЦП. Условия сохранения энергии расширяются режимом АвтоВыкл. Микросхемы данного семейства характеризуются высокой скоростью обращения к современным хост процессорам с частотой SCLK до 20 МГц зависящей от режима преобразования. АЦП используют внутренний генератор обеспечивающий время преобразования 3.5 мкС.

Документация:

413 Kb Engl Описание микросхемы

---
