ADS7845

Контроллер сенсорного экрана

Отличительные особенности:

• 5- проводный интерфейс сенсорного экрана
• Относительное преобразование
• Однополярное питание: 2 В до 5 В
• Скорость преобразования до 125 КГц
• Последовательный интерфейс
• Программируемое разрешение от 8 до 12 бит.
• Дополнительный аналоговый вход
• Полное управление режимом потребления.

Область применения:

• Персональные цифровые органайзеры
• Портативный инструмент
• Кассовые аппараты
• Пейджеры
• Мониторы с сенсорными экранами

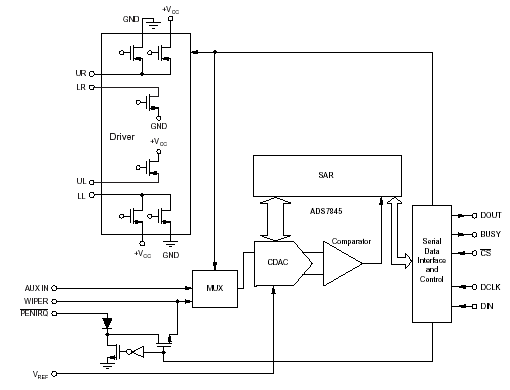

Типовая схема включения:

Расположение выводов:

Описание:

ADS7845 является 12- битным АЦП выборок с синхронным последовательным интерфейсом и низкоомными ключами поддержки сенсорных экранов. Типовое значение мощности рассеяния 750 µВт при производительности 125 КГц и напряжении питания +2.7 В. Напряжение источника опорного напряжения может изменяться в пределах от 1 В до напряжения питания, обеспечивая входной диапазон полной шкалы от 0 В до Vref. В режиме пониженной мощности микросхема потребляет менее 0.5µВт. ADS7845 гарантирует функционирование при пониженном напряжении питания +2.7 В.

Малая мощность рассеивания, высокая скорость преобразования, и встроенные ключи наилучшим образом походят для использования ADS7845 в системах батарейного питания таких как персональные цифровые органайзеры с резистивным сенсорным экраном и другое портативное оборудование. ADS7845 доступны в 16- выводных SSOP корпусах и специфицированы в промышленном диапазоне температур от- 40°С до +85°С.

Документация:

128 Kb Engl Описание микросхемы

---
