ADS7843

Контроллер сенсорных экранов

Отличительные особенности:

• 4-проводной интерфейс с сенсорным экраном
• Однополярное питание: от 2,7 В до 5 В
• Частота преобразования 125 кГц
• Последовательный интерфейс
• Программирование разрешения- 8 или 12 битного
• 2 вспомогательных аналоговых входа
• Полный контроль в дежурном режиме

Области применения:

• Персональные миникомпьютеры
• Портативные инструменты
• Удаленные терминалы
• Пэйджеры
• Мониторы с сенсорным управлением

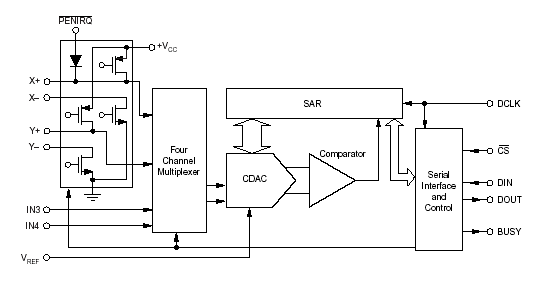

Блок-схема:

Расположение выводов:

Описание:

ADS7843 - 12 битный АЦП с устройством выборки- хранения (УВХ), синхронным последовательным интерфейсом и низкоомными ключами управления сенсорными контактами. Типовая потребляемая мощность равняется 750 мкВт при частоте дискретизации 125 кГц и напряжении питания + 2,7 В. Опорное напряжение (V Ref) может лежать в диапазоне от 1 В до +V_CC, при этом динамический диапазон лежит в пределах от 0 до VRef. Устройство имеет дежурный режим, в котором потребление снижается до 0,5 мкВт. ADS7843 может работать при напряжении питания от 2,7 В до 5 В.

Малая потребляемая мощность, высокое быстродействие и встроенные ключи делают ADS7843 идеальным для применения в системах с автономным питанием, таких как персональные миникомпьютеры с резистивными сенсорными экранами и другое портативное оборудование. ADS7843 поставляется в 16 выводном SSOP корпусе и предназначен для работы в индустриальном температурном диапазоне от -40°C до +85°C.

Документация:

		210 Kb Engl Описание микросхемы
		RUS Применение микросхемы ADS7843 в контроллерах сенсорных экранов

---
