ADS7822

12- битный, 2.7 В, микромощный АЦП выборок.

Отличительные особенности:

• Частота выборок 75 КГц
• Мощность потребления:
      0.54 мВт при 75 КГц
      0.06 мВт при 7.5 КГц
• MINI- DIP-8, SOIC-8 или MSOP-8 корпус
• Дифференциальный вход
• Последовательный интерфейс

Область применения:

• Системы с батарейным питанием
• Удалённые системы сбора информации
• Изолированные системы сбора информации
• Многоканальные системы одновременных выборок

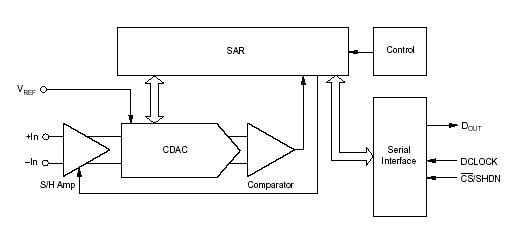

Типовая схема включения:

Расположение выводов:

Описание:

ADS7822 является законченным 12- битным, АЦП выборок специфицированный в диапазоне напряжений питания от 2.7 В до 3.6 В. Потребляемая мощность минимальна на скорости преобразования до 75 КГц. На меньших скоростях преобразования АЦП большее время находится в режиме Выкл., что приводит к снижению потребляемой мощности до 60 µВт при 7.5 КГц.

ADS7822 характеризуется работой при напряжении питания от 2.0 В до 5 В, синхронным последовательным интерфейсом, и дифференциальным входом. Источник опорного напряжения может быть установлен в пределах от 50 мВ до напряжения питания.

Ультра малое потребление и малые размеры ADS7822, делают его идеальным для использования в системах с батарейным питанием и удалённых системах сбора информации с множества изолированных источников.

ADS7822 предлагается в корпусе Plastic MINI-DIP-8, SOIC-8 и MSOP-8.

Документация:

153 Kb Engl Описание микросхемы

---
