ADS7816

12-ти битная высоко скоростная микросхема аналогово-цифрового преобразователя.

Отличительные особенности:

• Обрабатываемая частот до 200 кГц.
• Потребляемая мощность:
      1.9 милливатт на частоте 200 кГц.
      150 микроватт на частоте 12.5 кГц.
• выходной ток: максимум 3 микроампера.
• 8-pin mini-DIP, SOIC и MSOP
• дифференциальный вход
• последовательный интерфейс

Область применения:

• системы работающие на аккумуляторах (батарейках)
• удалённый приём данных
• изолированный приём данных

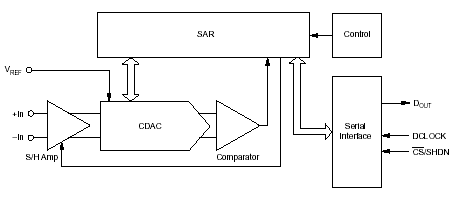

Блок-схема:

Расположение выводов:

Описание:

ADS7816 12-ти битный аналогово-цифровой преобразователь с обрабатываемой частотой до 200 кГц. Он применяется в маломощных устройствах с автоматическим выключением, синхронным последовательным интерфейсом и дифференциальным входом. Раьочее напряжение может варьировать от 100 милливольт до 5 вольт, с изменениями значения от 24 микровольт до 1.22 милливольт.

Маломощный, автоматически выключаемый и малогабаритный ADS7816 идеален для систем на аккумуляторах или систем где большое число сигналов должно быть передано одновременно. Он также идеален для удалённой и/или изолированной передачи данных. ADS7816 возможен в следующих исполнениях: пластиковый 8-pin mini-DIP или в 8-lead MSOP корпусах

Документация:

166 Kb Engl Описание микросхемы

---
