TLV1543C, I, M

3.3 В, 10- битные АЦП последовательного управления с 11- аналоговыми входами

Отличительные особенности:

• Разрешение 10- бит
• 11 входных аналоговых каналов
• 3 режима автокалибровки
• Встроенная цепь выборки-хранения
• Ошибки линейности ±1 LSB макс.
• Встроенный тактовый генератор
• Выход сигнала окончания преобразования EOC
• Униполярныйии биполярный режимы работы
• Совместимость по выводам с TLC1543
• КМОП технология

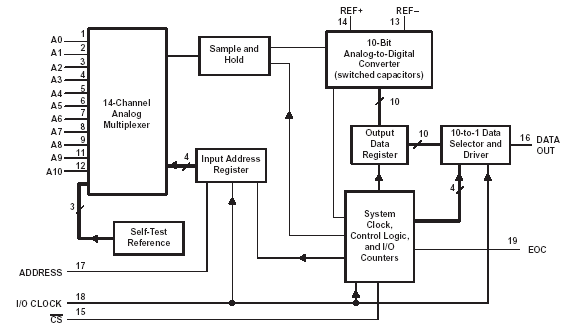

Типовая схема включения:

Расположение выводов:

Описание:

TLV1543C, I, M являются 10-битными АЦП последовательного приближения на переключаемых конденсаторах. Каждый АЦП содержит по три входа управления ( выбор кристалла CS, вход-выход CLOCK, вход адреса ADDRESS, и выход DATA OUT) позволяющие передачу данных на четырёхпроводный последовательный порт хост процессора. АЦП поддерживают высокоскоростную передачу данных от процессора.

В дополнение к высокой скорости преобразования и универсальной системе управления микросхема содержит встроенный 14- канальный аналоговый мультиплексер допускающий выбор одного из 11 входных канала или любой из трёх внутренних источников тестового напряжения,а так же автоматически выполняющий функцию выборки-хранения. В конце цикла преобразования сигнал EOC приобретает высокий логический уровень сигнализирующий об окончании преобразования.

Конвертер TLV1543 содержит так же дифференциальный высокоимпедансный вход опорного напряжения позволяющий производить относительные измерения, выбор шкалы и обеспечивает развязку аналоговых цепей от цифровых для подавления шумов по цепям питания. Технология на переключаемых конденсаторах обеспечивает точное преобразование во всём регламентированном температурном диапазоне.

Рабочий диапазон температур TLV1543C- 0°C до + 70°С, TLV1543I от -40°С до +85°С и TLV1543M до -55°C до +125°С.

Документация:

282 Kb Engl Описание микросхемы

---
