TLC1550I, M, TLC1551I

10- битные АЦП с параллельным выходом.

Отличительные особенности:

• Потребляемая мощность до 40 мВт
• Развитая технология LinEPIC подбора встроенных конденсаторов для достижения высокой точности преобразования
• Быстрый параллельный интерфейс связи с DSP и микропроцессорами
• Внешний и внутренний тактовые генераторы
• Время преобразования 6 мкСек
• Полная нерегулируемая ошибка до ±1 LSB
• Технология КМОП

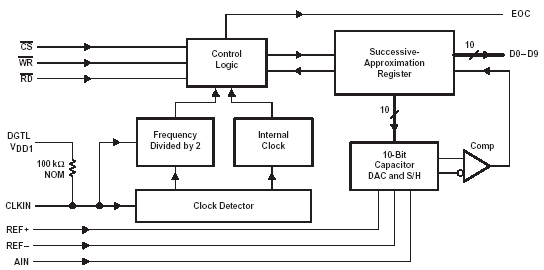

Блок-схема:

Расположение выводов:

Описание:

TLC1550x и TLC1551 являются АЦП для систем сбора информации использующие 10-битную структуру последовательного приближения на переключающихся конденсаторах. Высокоскоростной, параллельный порт с тремя логическими состояниями обеспечивает передачу данных непосредственно на шину DSP или микропроцессора. Выходы D0 до D9 являются цифровыми портами где D0 – младший значащий бит (LSB).

Раздельные выводы питания цифровой и аналоговой частей микросхем позволяют минимизировать влияние шумов на шинах питания. Дополнительно шина питания цифровой части разделена на две линии, малопотребляющей логики и мощного драйвера выходной шины данных. Внешняя тактовая частота может быть подана на вход CLKIN если необходимо отказаться от внутреннего тактового генератора.

TLC1550I и TLC1551I предназначены для работы в индустриальном диапазоне температур от - 40°С до + 85°С. TLC1550M в расширенном диапазоне от - 55°С до + 125°С.

Документация:

174 Kb Engl Описание микросхемы

---
