TLC1541

10- битный АЦП последовательного управления с 11 входами

Отличительные особенности:

• Разрешение 10- бит
• Автономное или микропроцессорное управление
• Встроенный 12- канальный мультиплексер
• Встроенный самоконтроль
• Программно управляемая цепь выборки-хранения
• Полная ошибка ±1 LSB
• Совместимы по выводам и сигналам управления с семейством 8- битных АЦП TLC540, TLC549
• КМОП технология
• Время выбоки 5.5 мкС
• Время преобразования 21 мкС
• Производительность 32 KSPS
• Мощность потребления 6мВт

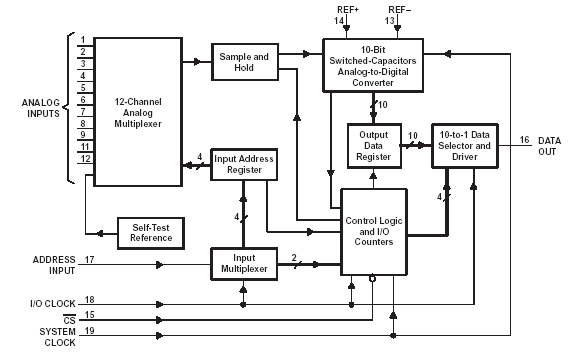

Типовая схема включения:

Расположение выводов:

Описание:

TLC1541 является КМОП АЦП построенный на технологии 10- битных преобразователей последовательного приближения на переключаемых конденсаторах. АЦП построена для работы с микропроцессором по последовательному интерфейсу или автономно используя до четырёх выводов управления с тремя логическими состояниями ( SYSTEM CLOCK, I/O CLOCK, CS, ADDRES INPUT ). Системмный генератор 2.1 МГц, с возможностью одновременного чтения и записи позволяют TLC1541 достигать высокой производительности до 32 258 выборок в секунду. В дополнение к высокой скорости преобразования и универсальной системе управления микросхема содержит встроенный 12- канальный аналоговый мультиплексер допускающий выбор одного из 11 входных канала или внутренний источник тестового напряжения,а так же автоматически выполняющий функцию выборки- хранения.

Конвертер TLC1541 содержит так же дифференциальный высокоимпедансный вход опорного напряжения позволяющий производить относительные измерения, выбор шкалы и обеспечивает развязку аналоговых цепей от цифровых для подавления шумов по цепям питания. Технология на переключаемых конденсаторах обеспечивает точное преобразование за 21 мкС во всём регламентированном температурном диапазоне.

Документация:

161 Kb Engl Описание микросхемы

---
