RT8-868,35

Радиопередающий модуль с резонатором на поверхностных акустических волнах (ПАВ) и внешней антенной с рабочей частотой 868,350 МГц

Основные характеристики

RT8 - передатчик с амплитудной модуляцией (ASK) (амплитудной манипуляцией - OOK), стабилизированный фильтром на ПАВ
Для лучшей стабильности и модуляции здесь использованы два транзистора: генератор сфильтром на ПАВ и отдельный усилитель мощности
В RT8 предусмотрен низкочастотный фильтр для снижения гармонической эмиссии

Применения

беспроводные системы безопасности
автомобильные сигнальные системы
отдалённая контрольно-пропускная служба
сообщение датчика

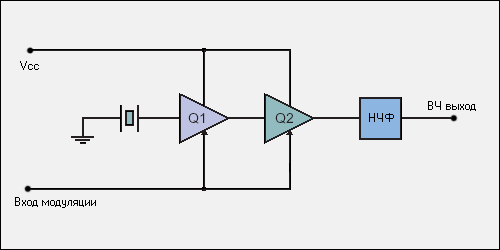

Принципиальная схема

Электрические характеристики

Токр.=25°С, если иначе не определено

	Характеристики	Мин.	Тип.	Макс.	Ед. измер.
Ucc	Напряжение питания	4,0		13	В
Iраб	Потребляемый ток (Vcc=5B, вход=1КГц меандр)		5		mA
Fw	Рабочая частота		868,350		МГц
	Абсолютная точность по частоте	868,200		868,500	МГц
Pвых	Высокочастотная выходная мощность на 50 Ом (Vcc=5В)		7	10	dBm
	Гармоническое паразитное излучение		-35		dBc
	Максимальная скорость передачи данных			9,6	КГц
Траб	Диапазон рабочих температур	-25		+80	°C

Назначение выводов

IN Вход модуляции
NC Не подключено
GND Земля

GND Земля

RF Output Высокочастотный выход

Vcc Напряжение питания

Механические размеры

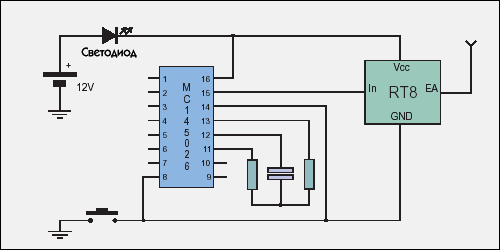

Типовое применение
