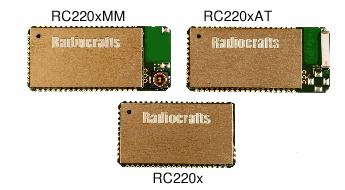

Серия RC2200

ZigBee™-ready модули с DSSS манипуляцией

Являются аппаратной платформой для построения ZigBee™ сетей на основе стека протоколов от компании "Figure 8 Wireless", приобретаемом отдельно. Поставляются без какого-либо firmware. Поддерживаются средствами разработки и отладки для микроконтроллеров семейства AVR. Модуль работает на частоте 2,45 ГГц нелицензируемого ISM диапазона в соответствии со стандартом IEEE 802.15.4.

Опционно поставляется встроенная антенна или RF коннектор.

Характеристики

• Малые размеры (16,5 х 29,2 х 3.5 мм)
• Очень низкое потребление
• Компактный экранированный модуль
• Встроенная антенна или MMCX RF коннектор (опция)
• Напряжение питания 2,7-3,6 В
• Режим ультранизкого потребления
• SMD корпус
• Соответствует требованиям EN 300 400 (Европа)

Интерфейсы подключения и доступные ресурсы

• 128 кБ Flash, 4 кБ SRAM
• Двойной USART
• CTS/RTS управление потоком (опция)
• SPI интерфейс
• 4 кБ памяти EEPROM
• 32 цифровых и аналоговых входа/выхода
• 8 канальный 10 битовый АЦП
• 6 входов/выходов векторов прерывания
• 32 кГц часы реального времени (RTC)
• Режим ультранизкого потребления
• JTAG, SPI, boot-loader

Радиочастотные параметры

• 16 каналов
• Высокая чувствительность(-94 дБм)
• 250 кбит/сек
• Высокопроизводительный приемопередатчик с DSSS манипуляцией
• Очень низкая мощность (30 мА в RX)
• Выходная мощность до 0 дБ/м (27 мА)
• Антенный интерфейс 50 Ом
• Соответствует требованиям CE по R&TTE

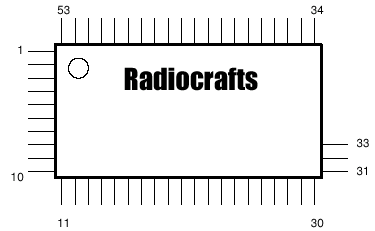

Расположение выводов модулей серии RC2200:

Документация:

		381 Kb Engl Полное описание модулей серии RC2200
		39 Kb Engl Типовая схема включения модулей серии RC2200

---
