ШИМ - контроллеры семейства TinySwitch®-PK

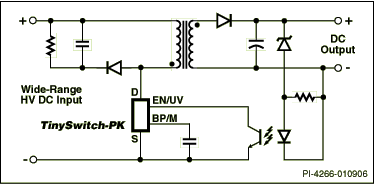

Типовая схема включения

Преимущества микросхем семейства TinySwitch-PK

• Возможно получение в нагрузке до 280% от номинальной выходной мощности.
• Совмещает контроллер и 700V силовой MOSFET транзистор в одном корпусе.
• Простой релейный метод управления.
• Встроенная функция авто-рестарт для защиты от перегрузки/разрыва цепи обратной связи.
• Встроенная защита от пониженного и повышенного входного напряжения.
• Встроенная функция Frequency jitter для снижения уровня ЭМИ.
• При авто-рестарте в нагрузку попадает менее 3% номинальной мощности.
• Интелектуальная тепловая защита (по гистерезису).
• Жесткие допуски I2а снижают стоимость всей системы.
• Технология энергосбережения EcoSmart

Тип	Вых. мощность, Вт						Корпус
	230 VAC ±15%			85-265 VAC
	Адаптер	Печатный узел	Пик	Адаптер	Печатный узел	Пик
TNY375PN	8,5	15	16,5	6	11,5	12,5	DIP-8C
TNY376PN	10	19	22	7	15	17	DIP-8C
TNY276P/G	10	19	22	7	15	17	DIP-8C
TNY377PN	13	23,5	28	8	18	23	DIP-8C
TNY378PN	16	28	34	10	21.5	27	DIP-8C
TNY379PN	18	32	39	12	25	31	DIP-8C
TNY380PNG	20	45	45	14	28,5	35	DIP-8C

---
