ШИМ - контроллеры семейства TinySwitch®-II

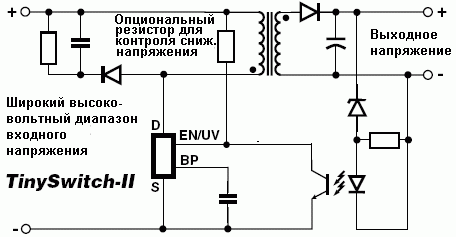

Типовая схема включения

Тип	Вых. мощность, Вт				Корпус	Описание
	230 VAC ±15%		85-265 VAC
	Адаптер	Открытый фрейм	Адаптер	Открытый фрейм
TNY263P/G	5	7,5	3,7	4,7	DIP-8 SMD-8	700В полевой транзистор. Генератор 132кГц. Схемы защиты: от Х.Х. и К.З. в нагрузке; от пониженного входного напряжения; от перегрева кристалла микросхемы; от разрыва цепи обрат. связи. Схемы: запуска от высокого входного напряжения; автоматического перезапуска; снижения ВЧ-помех.
TNY264P/G	5,5	9	4	6	DIP-8 SMD-8
TNY265P/G	8,5	11	5,5	7,5	DIP-8 SMD-8
TNY266P/G	10	15	6	9,5	DIP-8 SMD-8
TNY267P/G	13	19	8	12	DIP-8 SMD-8
TNY268P/G	16	23	10	15	DIP-8 SMD-8

---
